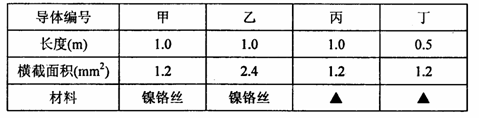

入库时间：2013-03-25在“探究导体电阻大小与哪些因素有关”的实验中，采用了“控制变量”的方法．下表是某实验小组在对“导体电阻大小可能与导体的长度、材料、截面积有关”的猜想进行验证时，对所用导体相关物理量进行的记录的一部分：
(1)选用甲乙两根导体进行实验，是为了探究导体电阻大小与 ▲ 是否有关．
(2)要根据以上记录，完成探究导体电阻大小是否与导体的长度、材料、截面积有关，丙导体必须选用 ▲ ，丁导体必须选用 ▲ ．
A．镍铬丝 B．锰铜丝 C．镍铬丝或锰铜丝
-
难度：
使用次数：75
入库时间：2013-03-25

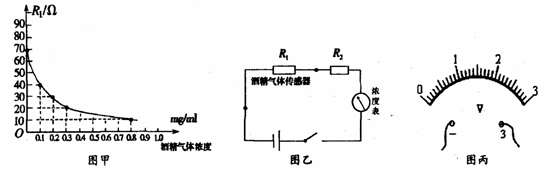

为防止酒驾事故的出现，有一种由酒精气体传感器制成的呼气酒精测试仪被广泛应用．酒精气体传感器是一只阻值随接触到的酒精气体浓度变化而变化的电阻，其关系如图甲所示，某种呼气酒精测试仪的电路如图乙所示，图中电源电压恒为4V，定值电阻R2＝10Ω．
求：
(1)图中的浓度表是用 ▲ 表改装的．
(2)酒精气体浓度越高时，电路中的电流将 ▲ （选填“越大”或“越小”）．
(3)若图乙所示酒精气体测试仪电路中的浓度表损坏了，在将表拆去同时又将断开部分接通后，用一只量程为3V的电压表改接入电路作为浓度表使用，以对测试仪进行修理．请你在虚线框内画出改用电压表作为浓度表使用时的电路图．
(4)现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml.为便于识别，请将酒精气体浓度0.2 mg/ml、0.8 mg/ml准确标在如图丙所示电压表刻度盘的对应位置上，并将相应的刻度线用签字笔加粗．
