难度：
使用次数：102
入库时间：2013-03-25电路元件A和B中的电流与两端电压的关系如图所示．由图可知，A的电阻是 ▲ Ω．若将A、B并联后接在电压为2V的电源两端，干路中的电流是 ▲ A．
-
难度：
使用次数：161
入库时间：2013-03-25
脱脂人发具有在空气潮湿时伸长，干燥时缩短的特性．将质量为m的金属指针固定在木框上A点（可自由转动），脱脂人发固定在指针上的C点和木框上的B点，又将轻弹簧分别固定在C、D两点，再配上刻度盘，就构成了简易“湿度计”，如图所示，此“湿度计”中有杠杆 ▲ 处；天气干燥时指针向 ▲ 偏转（填“左”或“右”）；要提高它的灵敏度（空气中湿度变化比较小时，指针在刻度盘上也能发生较明显的偏转），安装时需将C点距离A点 ▲ （选填“近”或“远”）一些．
-
难度：
使用次数：477
入库时间：2013-03-25
如图所示电路中，灯泡L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，电源电压4.5V．在保证电路中各元件安全工作的前提下，移动滑动变阻器滑片的位置，以调节灯泡L的亮度，实验中，灯泡L实际功率的最大值可达 ▲ W，最小值可达 ▲ W．（不计灯泡灯丝电阻的变化）
-
难度：
使用次数：186
入库时间：2013-03-25

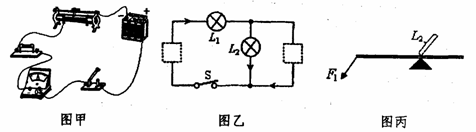

按要求完成作图：
(1)根据图甲所示的电路实物图，在答题纸方框内画出它的电路图：
(2)根据图乙中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光；
(3)在图丙直棒上画出动力F1的力臂L1和阻力臂L2对应的阻力F2．
-
难度：
使用次数：265
入库时间：2013-03-25
如图所示，斜面长S＝6m，高h＝2.lm．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：
(1)推力F的功率：
(2)运动过程中物体克服摩擦力所做的功：
(3)斜面的机械效率．
