难度：
使用次数：192
入库时间：2009-03-13如图所示，电阻箱的示数是_______________Ω．
-
难度：
使用次数：142
入库时间：2009-03-13

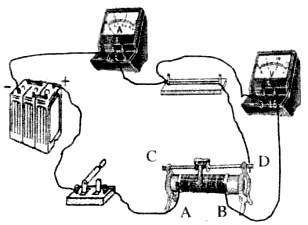

小刚在“探究通过导体的电流与电压、电阻的关系”实验中。
(1)在研究电压的变化对电流的影响时，他连接的电路如图所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上。
(2)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持_______________________不变．
(3)利用本实验的器材，你还能进行的实验有：
①__________________________________________；
②___________________________________________．
-
难度：
使用次数：148
入库时间：2009-03-13

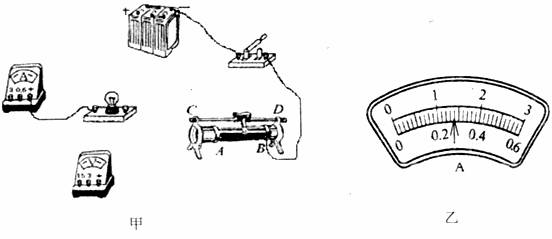

在“测定小灯泡的额定功率”的实验中，小明同学设计的电路如图甲所示，他选用的小灯泡的额定电压为3.8V，电阻约为10Ω左右，电源为6V且不变。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整(连线不得交叉，正确选用电表的量程)；
(2)正确连好电路后，闭合开关前应把滑动变阻器滑片的位置调到______________(填写“A”或“B”)；
(3)调节滑动变阻器使小灯泡的额定电压下正常发光时，电流表的示数位置如图乙所示，则灯泡的额定功率为__________W。
-
难度：
使用次数：127
入库时间：2009-03-13
小刚家新买了一个电炉，它的额定电压是220V，额定功率是1000W，让电炉在额定电压下工作，把10kg的水从20℃加热到100℃。[不计热损失，C水=4.2×103J/(kg•℃)]
(1)水需要吸收多少热量?
(2)加热的时间是多少?
-
难度：
使用次数：162
入库时间：2009-03-13
要把一只额定电流为0.2安的小灯泡接入电压恒定为9伏的电源两端，为安全起见，将小灯泡与一个滑动变阻器串联后接入电路，如图所示，并关闭合后，移动滑片，当滑动变阻器消耗的功率为1.04瓦，小灯泡恰好正常发光。
(1)小灯泡的额定电压和额定功率分别是多少?
(2)移动变阻器滑片，当电路中电流为0.1安时，小灯泡的实际功率是多少(不计温度对灯丝电阻的影响)?
