难度：
使用次数：105
入库时间：2013-03-22如图甲是某同
学设计的在导
体两端电压U＝10V不变的条件下，探究通过导体的电流I跟导体的电阻R关系的实验电路图，根据实验测量的数据，他在坐标系中画出了如图乙所示的通过导体的电流，与导体电阻倒数
的关系图象．(1)滑动变阻器R'在此实验中除了能起到保证电路安全的作用外，另一主要作用是 ▲ ．
(2)根据图象可知，在导体两端电压U＝10V不变的条件下，通过导体的电流，与导体电阻的倒数
成 ▲ 比，比例系数为 ▲ ．
-
难度：
使用次数：198
入库时间：2013-03-22
小明家新买了一个家用电热水壶，其有关的技术参数如图所示．他根据自己所学的相关物理知识想对新水壶进行一下验证， 于是在家里做起了实验．他先把水倒入水壶标定容量处，用温 度计测出水的初温是20℃，然后接通电源，同时开始记录时间，他发现电热水
壶正常工作5min水便烧开了（设当时的气压为一标准大气压）．[1L＝10－3m3；C水＝4.2×103J/(kg·℃)]求：(1)烧开这壶水吸收的热量 ▲ J； (2)电热水壶消耗的电能 ▲ J；
(3)比较(1)、(2)两问所得的数据，请你做出合理解释（写出一种即可） ▲ ．
-
难度：
使用次数：171
入库时间：2013-03-22
用如图所示的滑轮组匀速提升重为480N的物体G，所用拉力F为300N，将重物提升3m所用的时间为10s．求：
(1)拉力所做的有用功 ▲ J；(2)拉力的功率
▲ W；(3)滑轮组的机械效率 ▲ ．
-
难度：
使用次数：133
入库时间：2013-03-22

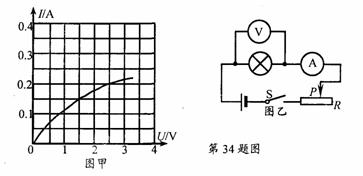

一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变，求：
(1)小灯泡的额定功率：
(2)为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；
(3)当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能．
