入库时间：2013-03-21图14（a）、（b）所示电路的电源电压相等且不变，若电流表A1、A3的示数相等，则电阻R、R1、R2的大小关系有
A．R=R1+R2 B．R=R1 C．R>R2。 D．R<R2。
-
难度：
使用次数：161
入库时间：2013-03-21

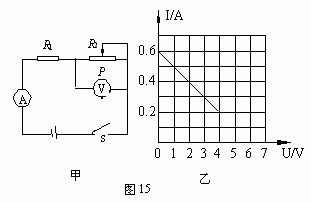

如图15甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，电压表读数U和电流表读数I 的“U－I ”关系图像如图15 乙所示 。电阻R1的阻值为________ Ω。
-
难度：
使用次数：131
入库时间：2013-03-21
小明和小红想利用如图16所示的装置探究“导体产生的热量与电阻大小的关系”。三瓶煤油中都各自浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻为R1，烧瓶B中的金属丝是镍铬合金丝，电阻为R2，烧瓶C中的金属丝是锰铜合金丝，电阻为R3，温度计显示煤油的温度。
(1) 这三个烧瓶中电阻R1、R2和R3阻值
应该 ，所盛煤油的质量应该 。（均 选填“相等”或“不相等”）(2) 闭合开关后，小明和小红发现C烧瓶中温度计的示数升高的最快，B烧瓶中温度计的示数升高的较快，A烧瓶中温度计的示数升高的最慢。则阻值最大的电阻是 。
-
难度：
使用次数：132
入库时间：2013-03-21
小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中U为电阻R两端的电压，P为电阻R的电功率。请根据表中数据归纳电功率P与电压U的关系：在 的条件下，P =
。
-
难度：
使用次数：59
入库时间：2013-03-21
在“测定小灯泡的额定功率”的实验中，待测小灯标有“2.5V”字样：
（1）在图17甲所示的电路中，有一根导线尚未连接，请用笔线代替导线在图中正确连 接。要求滑片向右移动时，电流表示数变大。
（2）闭合电键前，滑动变阻器连入电路阻值最大的目的是 。
（3）为了测出小灯的额定功率，在移动滑片时，眼睛应注意观察 的示数；当小 灯正常发光时，电流表的示数如图17乙所示，小灯的额定功率为 瓦。
（4）若电压表损坏，现有阻值已知的定值电阻R0，用图18所示的电路也可以测量小灯
泡L的额定功率。请根据实验电路图补充完成下面的主要测量步骤：① 闭合开关S和S1，断开S2，调节滑动变阻器使电流表的示数为I1，I1 ＝ ， 并记录电流表的示数为I1；
② 断开开关S1，闭合开关S和S2， ；记录此时电流表的示数为I2；
③ 则灯泡L的额定功率P＝_________。（用已知量和实验中所测物理量的字母表示）
乙
图17
甲
