难度：
使用次数：72
入库时间：2013-03-21图10所示电阻箱两接线柱间的电阻值是 Ω。
-
难度：
使用次数：83
入库时间：2013-03-21
请在图11中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．
图11
-
难度：
使用次数：103
入库时间：2013-03-21
在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，（1） 连接好电路后，闭合电键S，发现电压表的指 针偏转如图12(b)所示，这时他应立刻_______电键，并换接电压表的__________量程。
（2）小红更换电阻并多次实验，将实验数据记录在右表中，分析表中数据可以得出初步结论：
。
图12（a）所示。a
b
实验
序号
UAB（伏）
UBC（伏）
UAC（伏）
1
3.5
2.5
6
2
2
4
6
3
1
5
6
-
难度：
使用次数：156
入库时间：2013-03-21
放热时间/min 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 … 20 20.5 21
温度/℃ 70 64 59 56 52 49 48 48 48 48 47 44 … 21 2 1 21
下表是小明在标准大气压下探究某种物质的凝固特点时记录的实验数据。分析表中数据可知：从开始计时起，第5.5min时的数据没有记录
，请你根据规律写出 一个可能的温度值 ℃；当该物质温度为64℃时，其状态是 态（选填“固”、“液”或“固液混合”）；这种物质是 （选填“晶体”或“非晶体”）。 -
难度：
使用次数：107
入库时间：2013-03-21

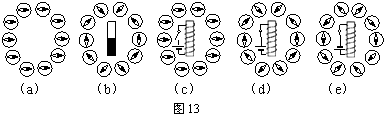

某小组同学用小磁针、条形磁铁等按图13（a）、（b）的方法，探究了条形磁铁周围的磁场及方向。接着他们又用相同的方法，探究通电螺线管周围的磁场及方向，实验操作及现象如图13（c）、（d）、（e）所示
。（1）分析比较图中的 与 ，可得出通电螺
线管周围存在磁场的初步结论； （2）分析比较图中的 与 中小磁针偏转情况，可得出通电螺线管周围磁场的方向与通过的电流方向有关的初步结论；
（3）分析比较图中的b与d，可得出初步结论 。
