难度：
使用次数：256

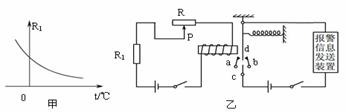

入库时间：2013-03-21在物联网中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。其中热敏传感器主要运用了热敏电阻来测量温度的变化。热敏电阻主要是由___________材料制成的(选填“导体”、“半导体”、“超导体”或“绝缘体”)。热敏电阻阻值随温度变化的曲线如下图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片。为了使温度过高时发送报警信息，开关c应该接在_________处（选填“a”或“b”）。若使报警的最低温度提高些，应将P点向______移动（选填“左”或“右”）。
-
难度：
使用次数：55
入库时间：2013-03-21
按要求完成下列各图．
（1）如图F1是作用在抽水机手柄A点处的动力，O为支点．请画出动力F1的力臂l1．
（2）如图所示，一个重可以忽略的气球用绳子系住浸在水中，气球对绳子的拉力3Ｎ．试用力的示意图表示气球所受浮力和绳子对小球的作用力．
(3) 如图，一束光从空气斜射入水中，在水面处同时发生了反射和折射，OB是其一条反射光线，在图中画出其对应的入射光线和折射光线的大致方向；
-
难度：
使用次数：155
入库时间：2013-03-21
小芳在一端封闭的均匀圆玻璃管中装入适量的小铅丸，制成一支密度计．密度计能在液体中竖直漂浮，如图所示，根据它在液体中浸没的深度得知这种液体的密度．小芳的设计和制作过程如下：
a．根据阿基米德原理及物体漂浮条件，推导出密度计在纯水中浸没的深度h的表达式．
b．根据h的表达式，测量这支密度计自身的某些物理量，算出密度计在纯水中浸没的深度，在管上画上纯水的密度值线A（如图）．
c．把密度计放入纯水中，验证刻度线A的位置是否准确．
请你根据上述的内容完成下列问题：
（1）设纯水密度为ρ，装了铅丸的玻璃管总质量为m，玻璃管底面直径为d．请用本题的物理量符号表示步骤a中的表达式h＝ ．（可能用到的数学公式：圆柱体体积V＝S h，圆的面积S＝πd2/4 ）
（2）若纯水密度已知，请你写出b步骤中所需用的测量仪器及对应测量的物理量．
（3）步骤c中，若水面在刻度线A以上，请你简要写出一种校准的方法．
（4）若把校准后的密度计放在密度为0.8×103 kg /m3的酒精中，液面的位置在纯水密度值刻度线上方还是下方？为什么？ 、
-
难度：
使用次数：187
入库时间：2013-03-21
要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10Ω。现有电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（8V左右）一个。
（1）小星设计了图甲所示的电路图，通过分析你认为小星应选用规格为_________________________的滑动变阻器。
（2）请你根据电路图，用笔画线代替导线，将图乙中的器材连成实验电路（要求减小误差，导线不要交叉）。
（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）。具体原因是____________________。
（4）小星排除故障后，继续实验．当电压表的示数为3.8V时，电流表的示数如图丙所示，则通过小灯泡的电流为________A，该灯泡的额定功率是________W。
-
难度：
使用次数：393
入库时间：2013-03-21
如图所示，底面积为100cm2的烧杯装水后的总质量为2kg．现将质量0.5kg的木块浸入水中．（g=10N/kg，木的密度为0.5g/cm3）
请你思考回答问题：
（1）木块静止时，所受的浮力为多大？浸在水面下的体积为多少？
（2）烧杯对水平桌面的压强是多大？
