难度：
使用次数：156

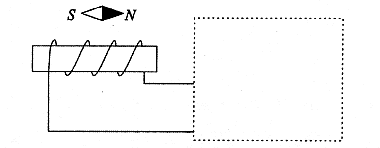

入库时间：2009-03-13将图中的电磁铁连入你设计的电路中（在方框内完成）。要求：电路能改变电磁铁磁性的强弱；使小磁针受力静止时如图所示，可用器材有滑动变阻器、干电池、开关。
-
难度：
使用次数：297
入库时间：2009-03-13

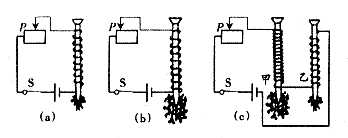

为探究“影响电磁铁磁性强弱的因素”，小明以电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱．
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到图（a）所示的情影；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图（b）所示的情景，比较图（a）和（b），可知 图中的电流较小，从而发现，通过电磁铁的电流越 （填“大”或“小”）磁性越强．
（3）如图（c），将导线绕在两枚铁钉上，构成两个简易电磁铁串联的电路．从图（c）的情景看出，在 相同的情况下，线圈的匝数越 （填“多”或“少”），磁性越强．
-
难度：
使用次数：130
入库时间：2009-03-13

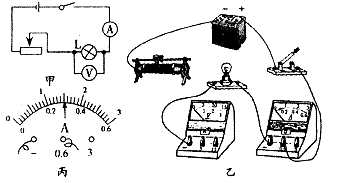

在用电流表、电压表Ni1,灯泡功率的实验时，灯泡上标有“3.4V”字样．小红设计了实验电路图，如图甲所示，并连接了部分实验电路，如图乙所示．
（1）请帮助小红完成实验电路的连接．
（2）连接完实验电路后，小红闭合开关，发现灯泡不亮，电流表无示数、电压表有示数且接近于电源电压，请帮助小红分析电路出现故障的原因： ．
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为 A，则小灯泡的额定功率为 W
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，你认为如何操作 ．
-
难度：
使用次数：102
入库时间：2009-03-13
在《安装直流电动机模型》的实验中：（1）连入滑动变阻器的目的是通过调节滑动变阻器来改变电路中电流的 ，从而改变电动机线圈的转动 ，（2）在实验中若把磁铁的两极对调一下，将观察到的现象是：电动机线圈的 发生改变．
-
难度：
使用次数：195
入库时间：2009-03-13
某抗震救灾工地上有一盏“PZ220―500”字样的灯炮，用导线接在距离较远的220V的电源上，导线的总电阻为13.2
，求灯泡的实际功率?（设灯泡的电阻不变）
