难度：
使用次数：131
入库时间：2013-03-20实验桌上有如下器材：满足实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱（在电路图中符号为
）一个、开关一个、导线若干。请选用上述实验器材，设计一个实验证明“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。请你画出实验电路图，写出实验步骤，画出实验数据记录表格。
-
难度：
使用次数：130
入库时间：2013-03-20
如图25所示，电源两端电压U=6V保持不变。闭合开关S，电流表A1的示数I1为0.3A，电流表A2的示数I2为0.5A。求定值电阻R2的阻值。
-
难度：
使用次数：111
入库时间：2013-03-20
电暖气是常见的家用电器之一，某电暖气的电路示意图如图26甲所示。L1和L2是两个指示灯，R1和R2为电热丝，通过调节旋转开关可以改变电暖气的档位。为避免引起火灾，使电暖气被碰倒时能够自动断开电路，可以在电路中接入一个“防倾倒开关”。“防倾倒开关”及其原理如图26乙所示，在电暖气的底部有一个伸出外壳的塑料杆，当电暖气放置在水平地面时，塑料杆受到地面竖直向上的力而被顶起，接通顶部的触点。如果电暖气发生倾倒，塑料杆底部不受力，在弹簧的作用下顶部触点断开，电暖气便不再工作，该装置起到了“自动开关”的作用。在某次使用中，电暖气的旋钮开关接到档位“1”时，2min消耗的电能是48000J。已知R1:R2=4:7，指示灯L1和L2的电阻很小可忽略不计。
（1）“防倾倒开关”最好应安装在图26甲的电路示意图中A、B、C、D、E哪一点处；
（2）求电热丝R2的阻值；
（3）当旋钮开关分别置于档位1和档位2时，求此电暖气的最大和最小功率的比值。
-
难度：
使用次数：79
入库时间：2013-03-20

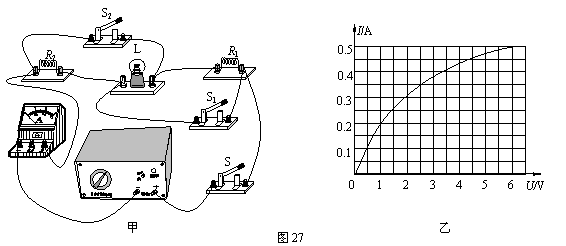

图27甲所示电路中，电源两端电压保持不变。图27乙是通过小灯泡L的电流随其两端电压变化的曲线。只闭合开关S时，电流表的示数为I1，定值电阻R1消耗的电功率为P1；只闭合开关S、S1时，电流表的示数I2为0.4A；只闭合开关S、S2时，电流表的示数为I3；所有开关都闭合时，小灯泡L正常发光，定值电阻R1和R2消耗的总功率为P。已知I1:I3=1:3，P1:P=1:15。求：
（1）定值电阻R1与R2的阻值之比；
（2）电流表的示数I1；
（3）小灯泡L的额定功率PL。
