难度：
使用次数：102
入库时间：2013-03-20如图11所示，电阻R1和R2串联在电源两端。若R1和R2的阻值之比为3:2，则R1两端电压与R2两端电压之比为______。
-
难度：
使用次数：143
入库时间：2013-03-20
有两个规格不同的小灯泡L1、L2（小灯泡电阻变化可忽略）和一个输出电压保持不变的电源E。如果将L1和L2 串联起来接在电源E两端，它们的实际功率之和为P。如果只将L1接在电源E两端，L1的实际功率是1.5P。如果将L1和L2并联起来接在电源E两端，则它们的实际功率之和为____。
-
难度：
使用次数：123
入库时间：2013-03-20

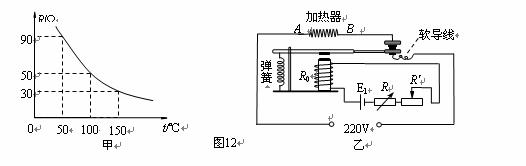

热敏电阻是一种用半导体材料制成的电阻，它的阻值随温度的变化会发生明显改变，图12甲所示是某热敏电阻的R-t图像。图12乙所示为一个用该热敏电阻R和继电器组成的简单恒温箱温控电路。继电器线圈的电阻R0为150Ω，电源E1两端的电压为6V且保持恒定。AB之间接加热电阻丝作为加热器，加热器的工作电压为220V。继电器衔铁未吸合时，加热电阻丝工作，恒温箱的温度将升高。继电器衔铁被吸合后，加热器停止工作。通过调节可变电阻R' 的大小，可以设置恒温箱的温度。当R' =100Ω时，刚好可以实现100℃的恒温控制。如果要使恒温箱能够设置50℃至150℃之间的温度，那么可变电阻R' 的阻值调节范围应该在______Ω之间。
-
难度：
使用次数：196
入库时间：2013-03-20
如图13所示，电能表的示数为______kW·h。
-
难度：
使用次数：76
入库时间：2013-03-20
图14所示的实验表明：在通电导线周围存在着______。
