难度：
使用次数：153
入库时间：2013-03-20图8所示电路中，电源两端电压保持不变，在电路中M、N两点间接入一只标有“2.5V 0.75W”的小灯泡L1，闭合开关S，调节滑动变阻器滑片，使L1恰好正常发光。保持滑动变阻器滑片位置不变，若在M、N两点间换接另一只标有“2.5V 2W”的小灯泡L2（L1和L2的灯丝电阻均保持不变），下列说法中正确的是
A．电流表的示数为0.3A B．L2可能不发光或发出较暗的光
C．L2的实际功率大于2W D．要使L2正常发光，需将滑动变阻器滑片适当向右调节
-
难度：
使用次数：296
入库时间：2013-03-20
图9所示电路中，电源两端电压与灯丝电阻保持不变，灯泡L1、L2、L3的规格分别是“4V 4W”、“6V 3W”和“ 6V 4W”，只闭合开关S2时，L1的电功率为P。下列说法中正确的是
A．只闭合开关S3时，相同时间内L2与L3消耗的电能之比为3:4
B．只闭合开关S3时，电路的总功率为
C．只闭合开关S1时，L1的电功率为16P
D．开关都闭合时，L1与L3的功率之比为4:9
-
难度：
使用次数：182
入库时间：2013-03-20
关于家庭电路，下列说法中正确的是
A．家庭里用电器正在工作，如果再接入更多用电器，则家庭电路的总电阻变小
B．家庭电路中总电流过大，可能是电路中发生了短路
C．安装熔丝时，应尽可能选择额定电流大的熔丝
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为电炉丝的电阻比导线电阻大
-
难度：
使用次数：150
入库时间：2013-03-20

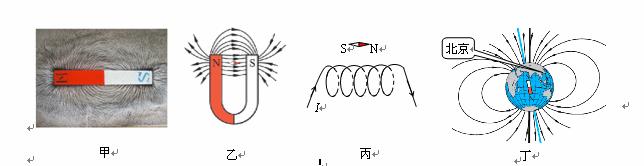

如图10所示，下列关于磁现象的分析中，说法正确的是
A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布的比较密
C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相同
D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近
-
难度：
使用次数：72
入库时间：2013-03-20
关于电磁现象，下列说法中正确的是
A．发电机的原理是电磁感应现象
B．金属导体中的自由电子在做定向移动时，周围一定会产生磁场
C．电动机
工作时，主要的能量转化是将电能转化为机械能D．导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
