难度：
使用次数：81

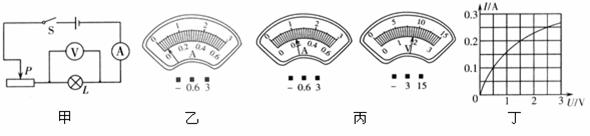

入库时间：2013-03-15如图甲是小明做“测量小灯泡电功率”的实验的电路图，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10W）
（1）小明在检查仪器时，发现电流表指针如图乙所示，则接下来的操是 。
（2）小明在连接电路时，开关S应 ，电压表应选择 量程，闭合开关前滑片P应置于图中 （选填“最左端”或“最右端”）的位置。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是 A，灯泡两端的电压是 V，灯泡的实际功率是 W。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像（如图丁），根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而 （选填“增大”、“减小”或“不变”）。
-
难度：
使用次数：111
入库时间：2013-03-15
为了探究电磁铁的磁性强弱跟哪些因素有关，小勤所在的实验小组进行了如下实验：他们首先找了两颗大铁钉，用漆包线在上面绕制若干圈，做成简易电磁铁，然后分别按图接入电路。探究前，小勤他们还作了以下的猜想：
猜想A：电磁铁，顾名思义，通电时
有磁性，断电时没有磁性；猜想B：通过的电流越大，磁性越强；
猜想C：外形相同时，线圈的匝数越多，磁性越强。
探究过程如图所示。请你仔细观察这四幅图，然后完成下列填空。
（1）探究过程中通过观察 来判断磁性的有无和强弱；（2）比较图 可以验证猜想A是正确的；
（3）比较图 可以验证猜想B是正确的；
（4）通过图d中的实验现象可以验证猜想C是正确的；但仔细分析发现，猜想C的表述还不完整，还应补充条件 。
-
难度：
使用次数：92
入库时间：2013-03-15
人类在探索自然规律的过程中，总结出了许多科学研究方法，如：“控制变量法”、“等效替代法”、“类比法”、“转换法”、“理想模型法”、“科学推理法”等。
（1）下面是初中物理中的几个研究实例：①研究通过导体电流与导体的电阻的关系时
，让导体两端的电压保持不变；②研究磁场时，引入“磁感线”；③研究动能与速度的关系时，让物体的质量保持不变；④研究电流时，把电流比作水流。其中，采用了相同研究方法的是（ ）A．①和② B．①和③
C．②和④ D．③和④

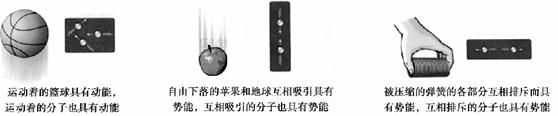

（2）下面的几幅图运用了 的方法说明分子也具有动能和势能。
（3）在“探究导体的电阻跟哪些因素有关”的实验中。同学们提出了下列几种猜想：猜想1：电阻可能与导体的长度有关；
猜想2：电阻可能与导体的横截面积有关；
①根据你掌握的电学知识
，你认为猜想3：电阻还与 有关。②小明设计了如图所示的电路图，在A、B间接入下表中待研究的电阻丝（电阻丝用电阻符号表示），电源电压U恒定。若电阻受温度的影响可以忽略，要探究猜想1，应该控制 和 不变；要探究猜想2，应该选用电阻丝 和电阻丝 （填电阻丝的序号）进行对比实验。
③甲同学也利用以上的电路和电阻丝对猜想2进行了探究。甲同学的实验探究如下：实验：先在A、B间接入电阻丝2，闭合开关S，记录电流表的示数为I1；然后在A、B间接入电阻丝4，闭合开关S，记录电流表的示数为I2；发现：I1≠I2。分析：由于电阻丝2和4的横截面积不变，而两种情
况下电路中电流的大小不等，所以电阻与导体的横截面积无关。结论：猜想2是错误的。对甲同学的实验探究，你认为他的实验方法是 （正确/错误）的，请具体指出他的错误是： ，根据他的实验和他的分析思路还可得出： 的结论，这个结论是 （正确/错误）的。
序号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
