难度：
使用次数：101
入库时间：2013-03-15如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“30W1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是 。
-
难度：
使用次数：69
入库时间：2013-03-15

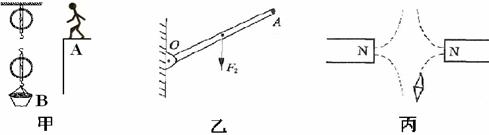

根据要求完成作图。
（1）如图甲所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
（2）在图乙中，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。
（3）在图丙中，标出磁感线的方向和小磁针的N极。
-
难度：
使用次数：70
入库时间：2013-03-15
如下左图所示，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火
花发生器的按钮。你观察到 ▲ 。图中情景演示的是“四冲程”汽油机工作过程中的 ▲ 冲程，这个情景中是 ▲ 能转化为 ▲ 能。
-
难度：
使用次数：86
入库时间：2013-03-15
小明家的楼道灯泡在深夜时很容易烧坏。为解决这一问题，小明设计了如图所示的电路，L1和L2都是“220V 40W”。请回答下列问题：(设灯泡的电阻不变化，电源电压变化忽略不计)
（1）L1灯泡的电阻是多少？闭合开关S1和S2，L1正常发光，工作5h消耗的电能是多少？
（2）断开S2，闭合S1，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算此时L1两端的电压。
（3）请计算两盏灯泡都亮时电路消耗的总功率是
多少？
-
难度：
使用次数：139
入库时间：2013-03-15
做物理实验要遵循实事求是的原则。芳芳同学按照图所示装置对动滑轮特点进行了探究，记录的数据如下表：
通过分析数据。她觉得与“使用动滑轮能省一半的力
”的结论偏差较大。你一定也做过这样的实验，回想你的实验经历，回答下列问题：（1）该实验中出现这样结果的主要原因是 ，除此之外弹簧测力计还应沿 方向做 运动时“使用动滑轮能省一半的力”。
（2）分析表中数据
你还发现：随物重的增大该装置的机械效率 （选填“增大”、“减小”或“不变”）。
