难度：
使用次数：103
入库时间：2013-03-15关于测量定值电阻阻值得实验
【方案一】运用电压表(无电流表)，一个阻值为R0的固定电阻，测量定值电阻阻值．
器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干．
实验步骤：
步骤一、请你在右图虚线框中画出实验时所需的电路图，并连接电路
步骤二、将电压表 在Rx两端，闭合开关，读出电压表的示数Ux
步骤三、将电压表 在R0两端，闭合开关，读出电压表的示数U0
步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式 (用符号表示)
【方案二】运用一只电压表(无电流表)一个已知最大阻值的滑动变阻器，测量定值电阻阻值．
器材：一只电压表、一个已知最大阻值的滑动变阻器，电源、开关和导线若干．
实验要求：请你在右图虚线框中画出实验所需的电路图．
评估交流：
(1)从实验操作角度看，以上两个方案中，方案 更好．
(2)好在 (只要求写出一条)
-
难度：
使用次数：114
入库时间：2013-03-15
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样
(1)连接电流表时应选用__________ 的量程．
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．
(3)乙同学连完
电路并闭合开关后，发现电压表示数为零，电流表示数为0.15A，产生这一现象的原因是_________________________________．(4)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如下图所示，请读出电流表的示数，并填入表格中
(5)实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整．
电压 U/V
1.0
1.5
2.0
3.0
电流 I/A
0.18
0.2
0.22
0.28
电功率P/
0.18
0.3
0.44
0.84
灯泡发光情况
很暗 ———→ 暗 ————→ 正常发光 ——→ 很亮
(6)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 __________ 决定的，且_____________ ，灯泡发光越亮．
-
难度：
使用次数：129
入库时间：2013-03-15
在学习“探究影响电流热效应的因素”时，同学们发现用电
阻丝对煤油加热时，观察温度计的示数变化的过程非常耗时，为了减少实验的时间，他们提出了如下改进的设想：设想一：将煤油换成水来做实验；
设想二：通过加热空气来做实验．
(1)根据所学知识，他们经过讨论，断定设想一效果不好，你认为他们他们判断的依据是： ．
(2)为了验证设想二，他们设计了下面的实验：

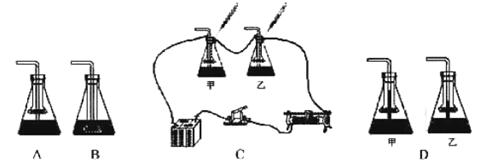

①在的锥形瓶中装入 的红墨水，用相同的电阻丝及玻璃管组成如图A、B的装置，通电后通过玻璃管中液柱的高度来显示 的大小．然后把它们分别接入相同的电路，发现在相同的短时间的内A管中的液柱比B管上升迅速，这说明 ．
②同学们用两根电阻丝(R甲>R乙)插入相同的甲、乙瓶中并接入电路如图C所示，闭合开关，甲、乙两玻璃管中液面如图D所示，由此得出关于电热的结论是 ．
