难度：
使用次数：274
入库时间：2013-03-13如图，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数变大，电流表示数变为零，则故障原因可能是 ；排除故障后，小明再测L2两端电压，他保持b接线柱不动，只是把电压表a接线柱改接到c处，则会出现的现象是 。
-
难度：
使用次数：59
入库时间：2013-03-13
如图（甲）电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a向b移动过程中，电压表和电流表的示数变化情况如图（乙），则R1的阻值为 Ω。当滑动变阻器的滑片P在中点时，两电表的示数对应于图（乙）中的 点（选填“A”、“B”、“C”、“D”或“E”）。
-
难度：
使用次数：117
入库时间：2013-03-13
小明家新买的房子准备装修，为了将水泥从地面送上楼，他
在楼上安装了一个滑轮组，图中所用的滑轮每只 2kg ，每次将一袋 50kg的水泥提升5m．（不计绳重和摩擦，g 取10N／kg）求：⑴每袋水泥受到的重力大小；
⑵每次做的有用功；
⑶滑轮组的机械效率．
-
难度：
使用次数：146
入库时间：2013-03-13
宿迁交警使用的某型号酒精测试仪的工作原理相当于如图。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调
零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V。求：⑴电压表的示数为8V时，电流表的示数；
⑵电压表的示数为8V时，滑动变阻器R1的电阻值；
⑶调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数。
-
难度：
使用次数：393
入库时间：2013-03-13

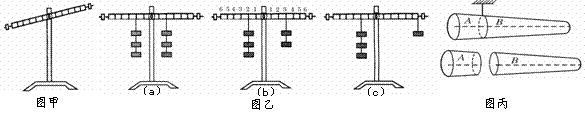

小明同学探究“杠杆的平衡条件”。
⑴实验前，杠杆停在如图（甲）的位置，为使杠杆在水平位置平衡，应该将右端平衡螺母向 （选填“左”或“右”）调节；
⑵调节杠杆水平平衡后，小明进行的三次实验如图（乙）。根据实验，他得出杠杆的平衡条件为“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，你认为这个结论是 （选填“正确”或“错误”）的，实验过程中使杠杆水平平衡的目的是 ；
⑶在图乙（b）装置的左右两边各取下一个钩码后，杠杆 （选填“左”或“右”）端下沉，为使杠杆恢复水平平衡，只需将右侧钩码移至第 格；
⑷用绳子拴住一根粗细不同的大树处，静止后大树水平平衡，如图丙。现将大树从拴绳处沿竖直方向切成A、B两段，根据图乙可判断GA GB（选填“＞”、“＝”或“＜”）。
