九年级3班的物理兴趣小组利用图31所示装置进行怎样产生感应电流的实验探究,得到如下实验记录。分析表中的记录可知:
(1)导体在磁场中产生电流的条件是:电路必须是 闭合的,该结论是分析比较实验序号3、5得出的;导体在磁场中做切割磁感线运动,导体做切割磁感线运动该结论是分析比较实验序号 得出的。
(2)实验中电流表指针偏转方向不同,说明 不同。
(3)分析第3、4两次实验记录,说明感应电流的方向与 有关。
(4)电流不但有方向,而且有大小,请你猜猜看,感应电流大小可能跟 有关。
实验序号 磁极位置 开关情况 导体运动情况 电流计指针偏转情况 1 上N下S 闭合 不运动 不偏转 2 上N下S 闭合 上、下运动 不偏转 3 上N下S 闭合 水平向右运动 向右偏转 4 上N下S 闭合 水平向左运动 向左偏转 5 上N下S 断开 水平向右运动 不偏转 6 上S下N 闭合 水平向左运动 向右偏转

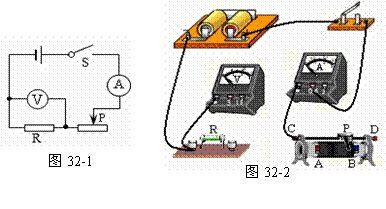

小明用图32-1所示的电路探究“通过电阻的电流跟其两端电压的关系”,图32-2是小明未连接完的实验电路。
(1)电压表应选择 0~3V
的量程。
(2)请你按照对电压表量程的选择和对滑动变阻器连接的要求,用笔画线代替导线,完成图2中实验电路的连接。要求滑动变阻器滑片向左移动时,电流表示数增大。
(3)小明在实验中通过调节滑动变阻器滑片,测出通过电阻R的不同电流和对应的电压值,如下表所示。
U(V) | 0.5 | 1.0 | 1.6 | 1.9 | 2.5 | 3.0 |
I(A) | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |
则:小明在实验中所用电阻R的阻值为 ;
分析表中数据得到的结论: 。
(4)如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后,要进行“测量小灯泡的额定功率”的实验,则对实验电路还必须进行的改动是:
。
