难度：
使用次数：155
入库时间：2013-03-10按要求作图：

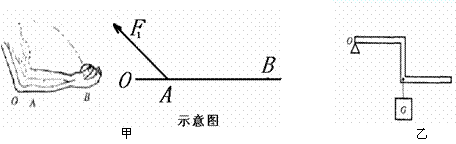

（1）如图甲所示，当人曲臂将重物端起时, 人的前臂可以看作一个杠杆。请在示意图上画出动力F1的力臂以及Ｂ处受到的的阻力F2。
（2）如图乙所示，要使轻质杠杆在图示位置平衡，作出人加在杠杆上的最小作用力及力臂。
（3）根据如图丙所示的电路，请在虚线框中画出这个电路的电路图。
S
-
难度：
使用次数：178
入库时间：2013-03-10
如图所示装置 ，绳重及摩擦不计，装卸工人将重为800N的货物提至高处
，人对绳的拉力F为500N，货物在1min内匀速上升了5m。 （1）请在图上画出绳子的绕法；
（2）求滑轮组的机械效率；
（3）如果重物是600N，要把重物提升5m，求拉力做的功。
-
难度：
使用次数：405
入库时间：2013-03-10
星期天，小刘骑电动自行车以18ｋｍ／ｈ的速度在长江大堤上匀速行驶了7000ｍ，电动自行车牵引力的功率为150Ｗ。求：
（１）小刘在长江大堤上行驶的时间；
（２）电动自行车在这段时间内牵引力所做的功；
（３）电动自行车的牵引力。
-
难度：
使用次数：367
入库时间：2013-03-10
如图是某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃。水的比热容是4.2×103J/（kg·℃）。试求：
（1）这段时间该热水器中的水吸收的热量是多少？
（2）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少？
（3）若用煤燃烧来提供2.8×107J的热量，需完全燃烧多少千克煤？（煤的热值约为3.5×107J/kg）。
(4)说说使用太阳能热水器的一个优点。
-
难度：
使用次数：227
入库时间：2013-03-10
如右图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测灯L2中的电流。
（1）（２分）请你用笔画线表示导线完成电路连接。
（2）闭合开关前小红发现电流表如图（a）所示，出现这个现象原因是
（3）
小红修改了（2）中的操作后，闭合开关，发现电流表的示数如图（b）所示，则小红下一步的操作是 。（4）电路连接正确后，闭合开关电流表示数如图c所示，则通过灯L2的电流为 A；再用电流表测干路中的电流时，电流表的示数如图d所示，则通过灯L1中的电流为 A．
