入库时间：2013-03-0826、电水壶能在较短的时间内提供沸
水，正好与现代人的生活

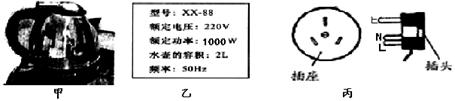

节奏合拍，是现代家庭中必备的电器。小明家刚从超市买回了一只电水壶（如图甲所示），图乙为该电水壶的铭牌。⑴小明观察发现该电水壶所用的插头是三线插头（如图丙所示），当将该三脚插头与电水壶相连时，其中标着E的导线和电水壶的
相连，而三孔插座上相应的插孔和___________相连。⑵小明实验发现：该电水壶装满初温为25℃水后正常工作通电10min，可使壶内水的温度升高到85℃.那么，在这一过程中，水吸收的热量是多少？电水壶消耗的电能是多少？[c水＝4.2×103J/(kg·℃)，1L=10-3 m3]
⑶该电水壶烧水时的效率是多少？
-
难度：
使用次数：165
入库时间：2013-03-08

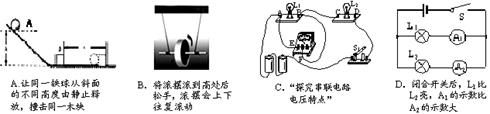

根据图中各图所提供的信息，回答下列问题：
⑴图A实验的目的是： ；
⑵图B的实验表明： ；
⑶图C的实验中某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 。
⑷图D的实验可以探究研究电流做功与__________的关系,实验中根据____
__________________来比较相同时间内电流做功的多少，由此实验现象可得的结论是：______________________________________。
-
难度：
使用次数：161
入库时间：2013-03-08
在探究“导体的电阻跟哪些因索有关”的问题时，老师引导同学们做了如下实验：
⑴猜想：导体电阻可能与导体长度、横截面积、________、＿＿＿＿＿有关。

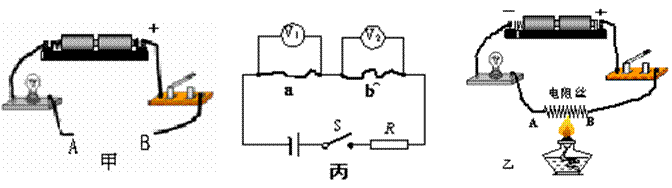

⑵实验时，同学们用下图甲的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之问，探究情况如下表：
序号
材料
长度（m）
横截面积（mm2）
灯泡亮度
a
镍铬合金丝
1
1
较亮
b
镍铬合金丝
1
0.5
较暗
c
镍铬合金丝
2
0.5
最暗
d
铜丝
1
1
最亮
当选用＿＿＿＿＿两根金属丝，可探究导体电阻跟导体长度的关系，得到的结论是：_______________________________________________________________。
⑶小明小组还做
了如图乙所示的实验，这是为了探究导体电阻与＿＿＿＿＿＿＿＿＿＿＿＿的关系。⑷实验中同学们发现：在电源电压一定时，由于所选电阻丝的阻值相差太小,灯泡亮度变化不明显。对这种现象你认为可采取什么措施：______________________________________。
⑸同学们想继续探究导体电阻与导体横截面积之间的定量关系，为此他们将a、b两根金属丝串联接
入电路（如图丙所示），则当发现电压表示数U1:U2接近______________时，可以初步判定：在导体的材料和长度相同的条件下，导体的电阻与其横截面积成反比。
-
难度：
使用次数：161
入库时间：2013-03-08
在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．
⑴连接电路时开关应________
⑵请你用笔画线代替导线，将图甲的实物电路连接完整（注意电表选择适当的量程）.
⑶小叶同学在电路连接无误后，将滑片滑动阻值最大处，闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为____V,为了测量小灯泡的额定功率，他应将图甲中滑片P向_____(填“A”或“B”）端移动，直至电压表的示数为_______V。．
⑷另一组的小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是__ _____。
⑸下表是小明进行测量同一小灯泡功率时收集的数据。在相互交流时，小明认为该小灯泡的额定功率为0.494W而小叶认为该小灯泡的额定功率为0.625W，你认为________的说法正确。理由是_______________________。
实验次数
电压U/V
电流I/A
电功率P/W
平均功率P/W
1
1.2
0.13
0.156
0.494
2
2.5
0.25
0.625
3
2.7
0.26
0.702
-
难度：
使用次数：65
入库时间：2013-03-08

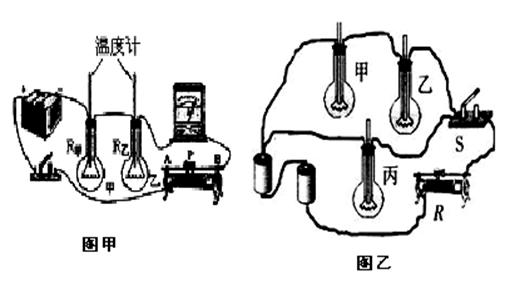

小明用如图甲所示的实验器材探究焦耳定律：在质量相同的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．
⑴电路中将两金属丝串联的目的是_______________________________________。闭合开关后，观察到乙烧瓶中温度计的示数升高快．这表明：____________________________________________________________。
⑵在探究电热与电流大小的关系时，可以通过______________
________来改变电流的大小，通电相同时间，观察比较_________(选填“不同的电阻丝”或“同一根电阻丝”）所在瓶中煤油温度的变化。⑶小聪觉得以上的实验操作太繁，为此他设计了如图乙所示的电路(三个瓶中装有质量相同的煤油，三个金属丝电阻大小关系是：R甲=R丙>R乙），这样只要连接一次电路就能完成实验探究。在小聪的设计中，探究电热的多少与电流的关系，应该对比__________两个烧瓶中的煤油上升的温度，探究电热的多少与电阻的关系，应该对比_________两个烧瓶中的煤油柱上升的温度。若闭合开关通电一段时间后，三个瓶中煤油的温度从高到低依次是___________。
⑷在他们俩设计的实验中都运用了__________________________的物理研究方法(至少写出一个）。
