难度：
使用次数：104
入库时间：2013-03-06小明家的电能表标有“220V 5（10）A 2500r/kWh”的字样，则他家中同时工作的用电器的总功率不能超
过______W。当小明家只有一盏电灯工作时，3rnin内转盘正好转过5圈，则这段时间内该电灯消耗的电能是______J，它的电功率为______W。 -
难度：
使用次数：198
入库时间：2013-03-06
把标有“6V 3W”的灯泡L1和标有“6V 6W”的灯泡L2串联接在电压为6V的电源两端，两灯消耗的功率总和为__________；若将它们并联接在该电源上，两灯消耗的总功率为__________W（假设灯丝电阻不变）。
-
难度：
使用次数：162
入库时间：2013-03-06
根据下列要求作图：

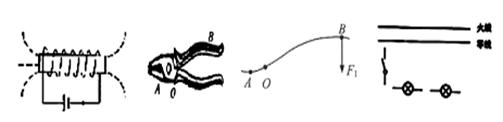

⑴如下左图所示，请标出通
电螺线管的N、S极并用箭头画出图中磁感线的方向．⑵如下中图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意阁．请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
⑶根据安全用电原则，将下右图中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且两灯都能正常发光．
23题第⑴小题图
23题第⑵小题图 23题第⑶小题图 -
难度：
使用次数：117
入库时间：2013-03-06
如图为“测量滑轮组机械效率”的实验装置，钩码总重6N，弹簧测力计竖直向上匀速拉动细绳时的示数如图所示．（摩擦不计）
⑴由图可知，实验时弹簧测力计对细绳的拉力为多大？
⑵若钩码在3s内上升0.3m，弹簧测力计拉力做功的功率为多大？
⑶该滑轮组的机械效率为多大？
⑷若在原来的钩码下再取下一个钩码，该滑轮组的机械效率将如何变化？
-
难度：
使用次数：122
入库时间：2013-03-06
下表为小明家电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
⑴在高温档时，开关S是断开的还是闭合的？电烤箱在高温档正常工作时，电路中的电流是多大？
⑵电烤箱内电热丝R1和R2的阻值分别是多少？
⑶一天中午，小明观察到他家电能表的示数为
，若只将该电烤箱接入电路中，让电烤箱在高温档正常工作30min后，则电能表示数为多少？×
×牌电烤箱额定电压
220V
额定
功率
高温档
2200W
低温档
440W
电源频率
50HZ
