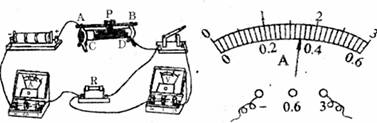

入库时间：2009-03-13如下图所示，是小明同学连接的测电阻R的电路。
(1)电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。
(2)请在方框内画出(1)修正后对应的电路图。
(3)你知道他的电路图是根据什么原理设计的吗？
(4)完成(1)修正后，当滑片P在某点时，电压表的示数是3.4V，电流表示数如上图所示，则被测电阻R的阻值是___________Ω．
(5)完成(1)修正后，若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障可能的原因是___________(选填下列故障原因的字母代号)。
A．电阻R接线短路 B．电阻R接线断路 C．电源接触不良 D．电流表接线短路
-
难度：
使用次数：109
入库时间：2009-03-13
如下图所示，小华同学骑着一辆自行车在平直公路上匀速运动500m，所用时间为100s．假设自行车在行驶过程中受到的阻力为120N．请你解答：
(1)自行车行驶的速度?
(2)在这段过程中，该同学做功的功率?
(3)若小华和自行车总质量为60kg，每个车胎与地面的接触面积为20cm2，则该同学骑车时，自行车对地面的压强为多少?(g取10N/kg)
-
难度：
使用次数：154
入库时间：2009-03-13
我国对家用电冰箱、空调这两个产品率先实施能源效率标识制度，以后生产、销售、进口的空调、冰箱均应在显著位置粘贴“中国能标识”的标签。如图所示，能效标识将能效分为1、2、3、4、5五个等级，等级1表示产品最节能，等级5是市场准入指标，低于该等级要求的产品不允许生产和销售。
(1)图中所示的是两台空调的能效标识，按照图中所给的输入功率，试计算空调A在220V电压下工作时的电流是多少安培?(计算结果保留两位小数)
(2)两台空调的制冷量相同，但能效比却不相同。假设两台空调的使用寿命都为12年，平均每台每年使用500小时，试求出使用12年，高效节能空调A比一般节能空调B能节约多少千瓦时的电能？
