难度：
使用次数：179
入库时间：2013-03-04如图所示是一台电冰箱的铭牌．“耗电量0.50 kW·h/24h” 表示该冰箱正常使用24 h消耗的电能为0.5 kW·h．若按 照 额定功率70 W和工作24 h计算，则消耗的电能是_________kW．h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有________的特点而造成的。
-
难度：
使用次数：131
入库时间：2013-03-04
按下列要求作图．
(1)如图甲所示是某同学设计的一个楼梯电灯的电路，要求闭合或断开S1或S2都可以控制电灯，该同学忘记了连导线，请你在图上用笔画线代替导线，将电路连接好．
(2)请在图乙中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图，
-
难度：
使用次数：82
入库时间：2013-03-04
按下列要求作图．
(1)由一个电源、一只开关和两个阻值相等的电阻组成的电路．电源电压恒定，当开关由闭合变成断开时，电路的总功率减少。请在表格中设计符合题意的两种不同电路．
电路一：
电路二：
(2)小张要将一个“一开一插”开关（即一个开关和一个三线插座连在一起）安装在新房里，左图为实物图，右图为反面接线示意图，a、b是从开关接线柱接出的两根导线，请你帮他将右图中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.
-
难度：
使用次数：106
入库时间：2013-03-04

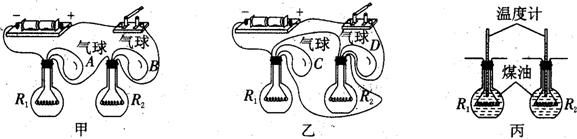

为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两段阻值不同的电阻丝(R1 <R2)分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．
(1)在这个实验中，电流产生的热量多少是通过_______________体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”．这种方法在物理学研究中经常用到，请举一例：____________________________________________________________。
(2)甲装置可探究电流产生的热量与__________的关系．
(3)在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与_______________的关系．
(4)甲、乙两装置同时实验，在相同的通电时间里，与气球__________（填气球字母标号）相通的电阻丝产生的热量最多．
(5)教材上的实验装置如图丙所示（烧瓶与图中的相同）．比较甲、乙和如图丙所示的两种不同的实验装置，你认为较好的装置是______________________________________。
-
难度：
使用次数：102
入库时间：2013-03-04
在探究“灯泡的电功率跟哪些因素有关”时，同学们提出了如下猜想：
猜想一：电功率跟电流有关，电流越高，电功率越大．
猜想二：电功率跟电压有关，电压越大，电功率越大。
(1)小明同学就猜想一进行了如下探究：

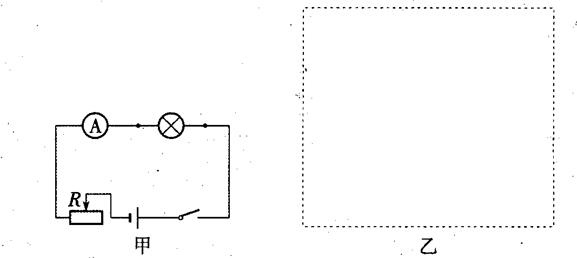

A．按照如图甲所示的电路图连好电路．

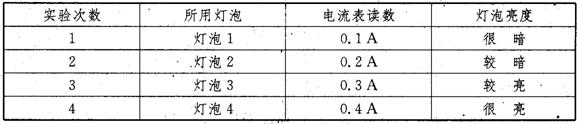

B．更换不同规格的灯泡，移动滑动变阻器R的滑片，分别记下电流表的读数和灯泡的亮度．实验结果如下表所示．
C．小明由此得出。：电功率跟电流有关，电流越大，电功率越大．
请你对小明的实验过程进行评估，他的实验有什么不合理之处？应如何改进？
不合理之处：____________________________________．
改进方法：_____________________________________________________________
（2)现有如下器材：不同规格的灯泡2个、电源1个、开关1个、电压表2只、导线若干，请你设计一个实验电路来验证猜想二，并把电路图画在图乙的虚线框内．

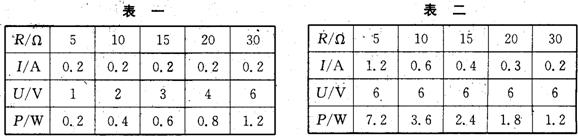

(3)探究出电功率跟电压和电流的关系后，爱动脑筋的小明猜想：“电功率跟电阻之间也可能有一定的关系，”于是，他向老师借了一些定值电阻和其他相关器材进行实验，其实验数据如表一、表二所示．
根据表一中的数据可以得出电功率跟电阻值之间的关系是____________________________。
根据表二中的数据可以得出电功率跟电阻值之间的关系是____________________
________。
