难度：
使用次数：142
入库时间：2009-03-13小明家电能表的表盘如图所示
他家能同时工作的用电器的总功率不宜超过___________W。若将一台额定功率为1000W的冷暖空调接入电路中，当它正常工作2h后，他家电能表上计数器的示数为____________________表盘上“2500R/kWh”是指接在这个电能表上的用电器每消耗1kWh的电能，电能表上的转盘 ；“50Hz”是指这个电能表应该接在频率为50赫兹的电路中使用，该电路中电流方向1s内改变 次。若表盘转动250转，则消耗的电能是________ kW・h;合______________J.
-
难度：
使用次数：141
入库时间：2009-03-13
有两个阻值不同的定值电阻R1和R2，它们的电流随电压变化的I―U图线如下图所示，则R1 R2（填“＞”或“＜”＝）。如果R1和R2并联后的总电阻为R总，则R总的I―U图线在图中的第 区域（填“ ”、“Ⅱ”或“Ⅲ”）。
-
难度：
使用次数：251
入库时间：2009-03-13
根据小磁针的情况，标出磁极，线圈中的电流方向、电源的正负极
-
难度：
使用次数：84
入库时间：2009-03-13
在图所示的电路中, a、 b 表示电表, 试在图中根据电路的要求, 标出哪个是安培表,哪个是伏特表, 并标出正负接线柱。
-
难度：
使用次数：251
入库时间：2009-03-13
现有下列器材：两节干电池、电流表（0～0.6A；0～3A）、电压表（0～3V；0～15V）、滑动变阻器（10Ω 1.5A）、开关各一个，导线若干。请你用这些器材测量一个小灯泡（额定电压2.5V，额定功率小于1W）的额定功率和正常工作时的电流。

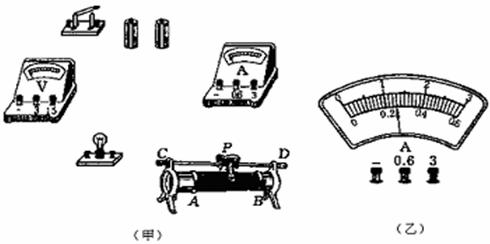

（1）按本实验要求，用笔画线代替导线将图（甲）中的器材连成实物电路（注意电表的量程的选择，连线不要交叉），并画出相应的电路图
（2）闭合开关后，调节滑动变阻器，使电压表示数为 V，这时电流表的示数如图5（乙）所示，则这时的电流是 A。
（3）根据实验数据可测得小灯泡的额定功率为 W，正常工作时的电阻是 Ω。
（4）若某同学在连接实物电路时发生错误，实验时，发现无论怎样移动滑动变阻器的滑片，电流表和电压表的和示数都不变，且灯泡发光较暗，则可能的错误原因是
