入库时间：2009-03-13两个电路元件A和B中的电流与两端电压的关系如图所示。
(1)由图可知，元件A的电阻为
。元件B电阻值的变化情况是 。(2)将A和B并联后接在电压为2.0V的电源两端，则元件A和B的总电功率为 W。
-
难度：
使用次数：290
入库时间：2009-03-13
一天，小明在炉火旁烤火，他突然想到如果将磁铁放在火中烧，会有什么现象呢?磁性是变强了?还是变弱了?“也许是磁性会变强吧?”小明这样想。为了验证自己的想法，小明做了一个实验：将一条形磁铁的一段固定在铁架台上，另一端吸着一些小磁针，在用酒精灯给磁铁加热，一段时间后，当磁铁被烧红后，小明发现小铁钉纷纷落下，现在小明知道该怎样保护磁铁了。
请你回答下列问题：
(1)阅读上述短文后，你可以得出什么结论?
(2)根据这一现象，你认为生活中要保持磁体的磁性不消弱，应注意什么?
(3)刚才你和小明在学习研究这一问题时，整个过程运用了怎样的学习程序?
-
难度：
使用次数：110
入库时间：2009-03-13

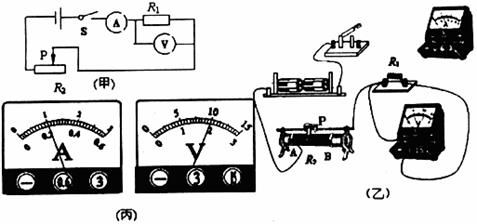

小阳同学利用电压表和电流表测量电阻R1的阻值(约9
左右)，电源选用两节干电池。 (1)按如图(甲)所示电路图，将如图(乙)中的电流表用笔画线正确连入电路。
(2)该同学检查电路连接正确，闭合开关后，可是无论怎样移动滑动变阻器的滑片P，电流表无示数，电压表示数总是3V不变，你认为发生故障的原因可能是 。
(3)清除故障后，小阳将滑片P向左移动时，电压表的示数将 (填“增大”、“减小”或“不变”)。当滑片P滑到某一位置时，电流表和电压表的示数如图(丙)所示，由此可知电流表的量程是 ，电流表的示数是 A，电压表的示数应该是 V，电阻R1的阻值为
。为了得到比较准确的电阻值，用现有的实验器材，你认为应该怎样减小实验的误差： 。
-
难度：
使用次数：52
入库时间：2009-03-13

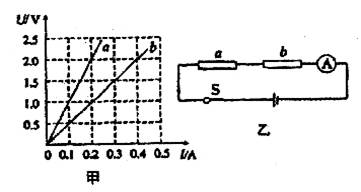

两电阻a、b各自的电流与两端电压的关系图线如图甲所示，
(1)电阻a的阻值多大?
(2)如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0．2A．
求：
①电阻b的电功率．
②电阻a、b在1min内消耗的电能之和．
