难度：
使用次数：180
入库时间：2013-02-27如图24是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量___▲____（选填“相等”或“不等”）的___▲___（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与____▲__的关系；实验中通过观察_______▲______来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择_____▲____来进行实验。
-
难度：
使用次数：131
入库时间：2013-02-27

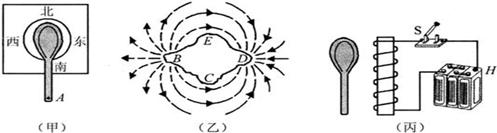

根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样并印刷在邮票上．
（1）如图（甲）所示，当磁勺在正确指南时，其A 端为该磁体的 ▲ （N/S）极．
（2）1952年，中国科学院物理研究所尝试制作一具司南．如（乙）所示，制作人员根据天然磁石的磁感线分布，将磁石的 ▲ （B/C/D/E）处打磨成磁勺的A 端．
（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，如图（丙）所示．闭合开关S，磁勺和电磁铁相互吸引，由此增加
磁勺的磁性．H为电源的 ▲ 极．
-
难度：
使用次数：95
入库时间：2013-02-27
如图所示，电路用来探究电功与哪些因素有关。
(1) 本探究活动中，控制的变量是__________和时间，通过观察甲乙两灯泡的亮度以及______________得出探究结论。
(2) 在探究活动中，观察甲乙两灯泡亮度的目的是：___ ____
-
难度：
使用次数：167
入库时间：2013-02-27

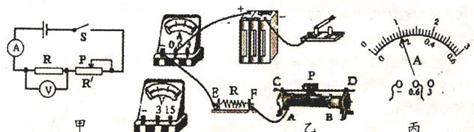

小明同学想探究“一段电路中的电流跟电阻的关系”，
设计了如图甲所示的电路图（电源电压恒为6V）。
（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整。
实验序号[来源
电压/V
电阻/Ω
电流/A
1
4
10
0.4
2
20
（2）小明将第一次实验得到的数据填入了右边表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向___▲_____移动（A／B），直到___▲____为止。此时电流表的指针位置如图丙所示，请把测得的电流数值填入上表。
（3）小明根据实验数据得到如下结论：电流与电阻成反比。请你对以上的探究过程做出评价，并写出两点评价意见：__________▲______________；
-
难度：
使用次数：175
入库时间：2013-02-27
如
图甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，所用动滑轮和筐受到的总重力为20N。某次操作中，将重423N的泥土以0.4m/s的速度匀速提起，在此过程中工人的拉力F所做的功随时间变化的图像如图乙所示。细绳的质量忽略不计。求：（1）拉
力F
做功的功率；（2）利用该装置提升泥土的机械效率；
