难度：
使用次数：126
入库时间：2013-02-27小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过____▲_____W。当家里只有电热水器工作时，电能表在10 min内转600转，则电热水器的电功率为 ▲ W，如果该能量的70%被水吸收，能使____▲__kg的水温度升高20℃【c水=4.2×103J/(kg·℃)】。
-
难度：
使用次数：134
入库时间：2013-02-27
某一直流电动机提升重物的装置，如图所示，重物的质量m=10kg，电源提供给电动机的电压为U=20V，不计各种摩擦，当电动机以v=0.9m/s的恒定速率向上提升重物时，电路中的电流强度I=5.0A，则电动机的线圈电阻R= ▲ Ω，电动机提升重物的效率η= ▲ 。
-
难度：
使用次数：53
入库时间：2013-02-27
如图所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当
滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图14所示。则小灯泡的额定功率为 ▲ W，电源电压为 ▲ V，滑动变阻器的最大阻值为 ▲ Ω。
-
难度：
使用次数：133
入库时间：2013-02-27

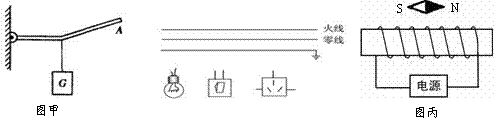

（1）如图甲所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。
（2）如图乙根据安全用电的要求，将图中的电灯、开关和插座连入电路。
（3）在图丙中根据小磁针静止时的指向标出通电螺线管的两极和电源的正负极。
图 乙
-
难度：
使用次数：88
入库时间：2013-02-27
某同学用如图甲所示的装置，探究杠杆平衡条件．
（1）为了方便测量力臂，应将杠杆调至 位置平衡。调节时若杠杆左端下沉，应将左端的平衡螺母向 端调节，右端的平衡螺母向 端调节。
（2）探究过程中，在杠杆左端某一固定位置挂一个重力G＝2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。根据多次测量的F、L数据，画出F和1/L的图线如图乙，由图乙可得出杠杆平衡条件是F与L成 比。根据杠杆平衡条件，可求出重力G的力臂是 m。
