难度：
使用次数：100
入库时间：2013-02-27如图15所示的电路连接正确，当开关闭合时，通电螺线管旁边的小磁针按图中箭头所指的方向偏转。请在图中标出电源的正、负极，并画出螺线管的绕线。
-
难度：
使用次数：174
入库时间：2013-02-27
在“观察水的沸腾”的实验中， （1）如图15所示的实验，器材中使用中心有孔的纸板的作用是
。（2）如图14所示的是小刚同学做观察水沸腾实验时看到气泡上升情况的示意图，其中 是沸腾时的情况。
（3）下表是小刚记录的数据。请你分析，不可靠的数据是 ，测得水的沸点是_______。
时间/（min）
0
1
2
3
4
5
6
7
8
温度（℃）
90
92
94
96
96
98
98
98
98
-
难度：
使用次数：417
入库时间：2013-02-27
图18所示是菁菁同学做“探究电阻上的电流跟两端电压的关系”的实验电路连接情况，其中R1是定值电阻，电源是两节有点旧的电池，忽略温度对电阻的影响。
(1)通电前，菁菁检查电路发现图中连线有误。如果按“滑动变阻器的滑片向A端移动时，变阻器连入电路的阻值要变小”的要求，她只改动了一个接头的位置就连对了，她改动的方法是把接在C接线柱的接线头改接到__________接线柱。
(2)改接后

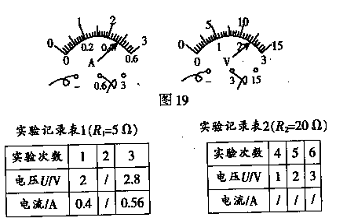

电路正常工作，实验时改变滑动变阻器的位置测量三次，其中第2次测量时电压表和电流表的示数如图l9所示，可知当电压为_________V时电流为_______A。(3)分析实验记录表1，发现每次电压与电流的比值是__________（填“相同”或“不相同”）的，因此可得出电流与电压的初步结论为：___________________________。从表1中的第1次实验到第2次实验的操作过程中，滑动变阻器的滑片P应该是向_________
端移动。(4)把电阻R1更换为R2后继续实验。晓峰打算按自己的实验记录表2进行实验，如实验过程器材完好，连接无误，你认为他在实验操作过程中会遇到什么问题？答：_________________________。解决这个问题后，晓峰也顺利完成了实验，并把表2填写完整了。若要探究“电流与电阻的关系”，应比较上面两个实验记录表中的第1次和第______次的数据。同样的实验要用不同阻值的几个电阻来重复做，其目的是______________________________________________。
-
难度：
使用次数：133
入库时间：2013-02-27
测量“小灯泡的电功率”：小灯泡的额定电流为0.3A，灯丝阻值在10Ω—15Ω之间。所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器(“5Ω 2A”、“20Ω 1A”)两个，导线若干。

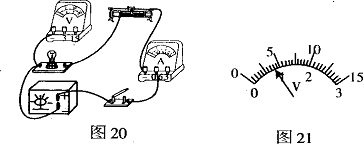

(1)如图20所示是小
明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。(2)小明选用的滑动变阻器的规格为____________________。
(3)闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图21所示，读数为_____________V，小灯泡的额定功率为_________W。
-
难度：
使用次数：86
入库时间：2013-02-27

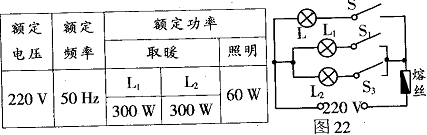

小张同学家的浴室安装有一台可供冬季取暖和照明用的浴霸。该浴霸的部分数据如下表，简化电路如图22所示，其中L为照明灯，L1L2是两盏红外线取暖灯。通过计算回答：
(1)当取暖灯和照明灯都同时正常工作时，通过熔丝的电流多大？
(2)当两盏取暖灯同时正常工作5 min消耗多少电能？
(3)从安全的角度考虑，说明浴霸在使用过程中应注意的问题。（说出一点即可）
