难度：
使用次数：184
入库时间：2013-02-27小施学校的教学楼有东、南、西、北四扇大门，放学后要求
都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断
开），则代表该扇门的指示灯就会发光。在图9中所示的四个电路中，符合要求的是（ ）
-
难度：
使用次数：54
入库时间：2013-02-27
火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把图10中的各元件符号连接成符
合上述设计要求的电路图。
-
难度：
使用次数：141
入库时间：2013-02-27

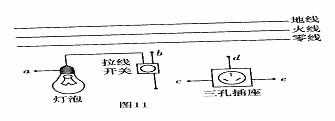

请用笔画线代替导线，将图11中的电灯、开关和插座接入
家庭电路中。
-
难度：
使用次数：97
入库时间：2013-02-27
某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图12所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度。（见下表）
加热的时间/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
⑴在安装、调整实验器材时，科学合理的顺序是（甲图中）：先调整固定_______
__________的位置，再调整固定_________________的位置（填“A”或“B”）⑵为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的_________________、_________________。
⑶通过表中记录的数据，你认为煤油和菜籽油两油灯中燃料的中，热值较大的是_________________。
⑷该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录了数据，利用公式Q吸＝cm(t－t0)计算出了吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为他的计算结果可靠吗？______。为什么？______________________________。
-
难度：
使用次数：114
入库时间：2013-02-27
在测量定值电阻的实验中。
⑴连接电路时开关应__________________________________。

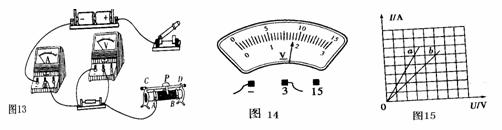

⑵请你用笔画线代替导线，将图13中的实物电路连接完整。
⑶闭合开关前，滑动变阻器的滑片P应移至_________________（选“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图14所示，为_________________V，计算出的电阻值为_________________Ω。
⑷小青仅把这一次实验测量所得的阻值作为最后
的结果，你认为合适吗？________________，理由是___________________________________________________。⑸如图15所示是其他两组同学根据测得数据作出的I-U图像，分析图象可知Ra___Rb（选填“＞”、“＜”
或“＝”）⑹小珍连接好电路后闭合开关，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________________________________（写出一种即可）
