难度：
使用次数：95
入库时间：2009-03-13如图所示电路的“O”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关S闭合后的电流方向。
-
难度：
使用次数：161
入库时间：2009-03-13
画线将图中的元件连接起来，要求灯
与灯
串联，电压表
测量灯两端的电压，电压表
测量灯与灯串联后的总电压，画线时导线不能交叉。
-
难度：
使用次数：159
入库时间：2009-03-13
小强同学在探究“冰熔化时温度变化的规律”实验中，根据温度随时间变化的实验数据描绘了如图的图像，请你根据图像，回答下列问题：
（1）冰熔化时温度变化的规律是 。
（2）冰熔化时的温度是 ℃，冰从开始熔化到完全熔化完，经历了 分钟，图像中CD段的物质是 。
（3）类似冰熔化时温度的变化规律的物质还有哪些?请写出一种： 。
-
难度：
使用次数：51
入库时间：2009-03-13
小明利用如图所示的装置来探究凸透镜成像的规律。通过实验，他发现蜡烛离凸透镜越远，光屏上得到的像越 （填“大”或“小”），再把蜡烛向凸透镜靠近时，要想在光屏上得到清晰的像，光屏应 （填“远离”或“靠近”）凸透镜，此时在光屏上看到的像是 的（填“倒立”或“正立”），该像比原来的像 （填“大”或“小”）一些。当蜡烛继续向凸透镜靠近的过程中，发现蜡烛的位置在 时，则无论怎样移动光屏，光屏上都得不到蜡烛的像。
-
难度：
使用次数：108
入库时间：2009-03-13

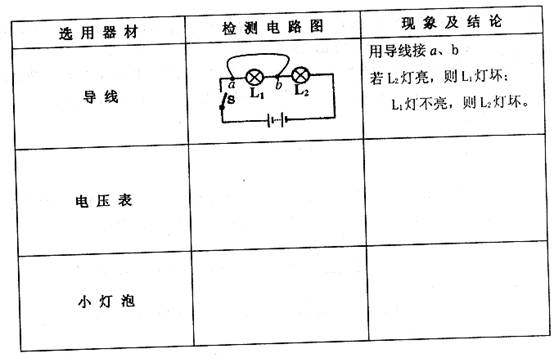

小明在做“组成串联电路”的实验时，电路连好后（如图所示），闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是一个小灯泡坏了。请你帮助小明，在下图所示的实验器材中依次选一种，连入电路，检测出哪只灯泡坏了。请按下面表格的要求填入用电压表与小灯泡的检测实验的内容。
