难度：
使用次数：115
入库时间：2013-02-27如图12所示，在探究“声音是由物体振动产生的”实验中，将音叉紧靠是线下的小球，敲击音叉，发现小球被弹开后并到达最高点。请你画出此时小球的受力示意图。
-
难度：
使用次数：215
入库时间：2013-02-27
如图13所示的是汽车液压刹车装置的一部分，该装置中AOB是个杠杆，O是杠杆的支点，请在图中画出刹车时它所受阻力F2和动力臂L1。
-
难度：
使用次数：199
入库时间：2013-02-27
酱油是我们日常生活中常用的调味品。小明用手提起一瓶酱油，凭经验感觉它密度要比水大，但到底是多大？于是他用一架天平、一个空玻璃瓶和水（密度用ρ水表示）测出出了酱油的密度。
（1）小明的实验步骤如下，请完成③中的实验操作并用相关字母表示出所测的物理量；
①用调好的天争光测出空玻璃瓶的质量
；②再用天平测出瓶子盛满水后的总质量
；③ 。
（2）则酱油密度的表达式是ρ酱油＝ 。
（3）小明反思自己的测量过程后认为：即使上述实验过程中使用的天平非常精确，测量值也会略小于真实值。他做出这样猜想的理由是 。
-
难度：
使用次数：910
入库时间：2013-02-27
在探究“滑动摩擦力的大小与哪些因素有关”的活动中。

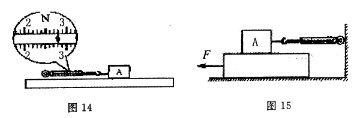

（1）在水平的长木板上，用弹簧测力计水平向左拉动木块A，并使其作 运动，弹簧测力计示数如图14所示。根据 知识可知，木块所受的滑动摩擦力为 N。
（2）小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。她由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为她的探究过程存在的问题 。
（3）在实验后交流的过程中，小华发现有同学将该实验改成了如图15所示的实验装置：将弹簧测力计一端固定，另一端钩住木块A。木块下面是一长木板，实验时拉着长木板沿水平地面向左运动。装置改进以后的好处是 。（写出一条即可）。
-
难度：
使用次数：168
入库时间：2013-02-27
在探究“杠杆的平衡条件”实验中，所用的实验器材有杠杆尺、支架、细线、质量相同的钩码若干。
（1）将杠杆装在支架上，发现杠杆右端下沉，此时应将杠杆两侧的平衡螺母同时向 调。
（2）某同学进行正确的实验操作后，能不能根据图16（甲）这一组数据得出探究结论？ （填“能”或“不能”）。理由是 。
（3）如图16（甲）所示，杠杆在水平位置平衡。如果在杠杆两侧各去掉一个相同的钩码，则杠杆 （填“左”或“右”）端将下沉。
（4）如图16（乙）所示，用弹簧测力计在C处竖直向上拉。当弹簧测力计逐渐向右倾斜时，若使杠杆仍然在水平位置平衡，则弹簧测力计的示数将 （选填：“变大”、“变小”或“不变”），其原因是： 。
