难度：
使用次数：130
入库时间：2013-02-24在“测定小灯泡功率”的实验中，小灯泡的额定电压为3.8V，灯丝的电阻约为5Ω，如图18是小明同学做这个实验连好的电路，请指出图中存在的三处错误。
① ；
② ；
③ 。
-
难度：
使用次数：76
入库时间：2013-02-24
请将下列三幅图19中的电路连接完整, 连接时要求符合安全用电的规定．
-
难度：
使用次数：109
入库时间：2013-02-24
为了研究电磁铁的磁性跟哪些因素有关系，小丽同学做出以下猜想
：猜想A：电磁铁通电时有磁性，断电时无磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强
为了检验上述猜想是否正确，小丽所在的实验小组通过交流与合作设计了以下方案：

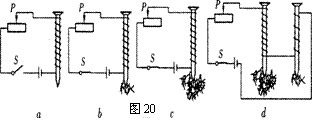

用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁，如图20所示a、b、c、d为实验中观察到的四种情况.
根据小丽的猜想和实验，完成下列填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同。
（2）通过比较 两种情况，可以验证猜想A是正确的.
（3）通过比较 两种情况，可以验证猜想B正确的.
（4）通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充 。
-
难度：
使用次数：181
入库时间：2013-02-24
在探究电流通过导体产生的热量与哪些因素有关的实验中，同学们利用如图21所示的电路进行实验时：
（1）若RA>RB,则实验过程中，A 烧瓶中的温度计示数较高，说明 。
（2）若实验时，从左向右移动滑片，保证滑片在左、右两个不同位置的通电时间相同，则滑片在左边位置时，两烧瓶中温度计示数升高较快，说明
。A B
图21
-
难度：
使用次数：194
入库时间：2013-02-24
如图22所示，在探究电流与电阻关系的实验中，先把5Ω的电阻接入M、N之间，滑片P滑到某一位置，此时电流表的示数为0.6A；再分别把10Ω和15Ω的电阻换接在M、N之间，接下来请你完成实验。
分别换接10Ω和15Ω的电阻后，滑片P的调节方向
要读取对应的电流表的示数，必须满足的条件
实验结论
