难度：
使用次数：193
入库时间：2013-02-24如图1所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（ ）
图1
-
难度：
使用次数：231
入库时间：2013-02-24
小明家的客厅和厨房均有一盏白炽灯亮着，小明发现客厅中的灯比厨房的亮，下列说法正确的是（ ）
A.客厅中灯两端的电压大 B.厨房中灯两端的电压大
C.两盏灯两端电压相等 D .无法判断两盏灯两端的电压大小 -
难度：
使用次数：103
入库时间：2013-02-24
如图2所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（ ）
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
-
难度：
使用次数：159
入库时间：2013-02-24

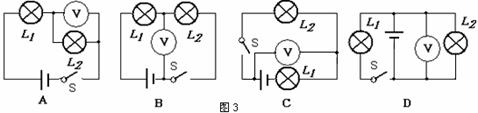

将两只额定电压相同的小灯泡L1L2串联在如图3所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是（ ）
A．灯L1额定功率较大 B．灯L2两端电压较大
C．灯L1的电阻较大 D．通过灯L1的电流较大
-
难度：
使用次数：127
入库时间：2013-02-24
如图4所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（ ）
A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数增大
C．电流表示数不变
，电压表示数不变 D．电流表示数减小，电压表示数不变
图5
