入库时间：2013-02-24一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为 ▲ Ω；当把这个工具接在电压为2 V的电路两端，L、R并联的总电阻是 ▲ Ω.
-
难度：
使用次数：65
入库时间：2013-02-24
如图11所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2
-
难度：
使用次数：124
入库时间：2013-02-24

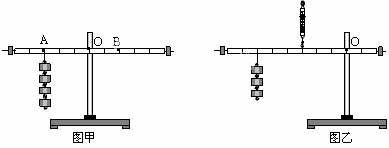

如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向 ▲ (选填“左”或“右”)调节，使杠杆在不挂钩码时，保持 ▲ 并静止，达到平衡状态。这样做的好处是：便于在杠杆上直接测量 ▲ 。
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件为： ▲ 。他这样得出的结论是否合理？ ▲ 为什么？ ▲ 。
（3）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是： ▲ 。
-
难度：
使用次数：108
入库时间：2013-02-24

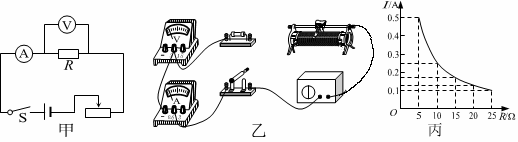

小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， ▲ 。
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是 ▲ ，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 ▲ V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于 ▲ Ω的滑动变阻器。
-
难度：
使用次数：168
入库时间：2013-02-24
如图甲是用水来冷却热牛奶时拍摄的照片情景（牛奶与水的密度相差很小）。图乙是记录牛奶、水的温度随时间变化的图像，图中表示热奶温度随时间变化的曲线应是 ▲ (填写I或Ⅱ)；图中A点的物理意义是 ▲ 。有同学想根据图像分析比较 “牛奶和水的比热容谁大”，请问他 ▲ （“能”或“不能”）达到目的，请简单说明，理由是 ▲ 。
