难度：
使用次数：1680
入库时间：2009-03-13如下图所示为锡熔化和凝固的图象，根据图象可知：
(1)锡的熔点是___________℃，凝固点是___________℃。
(2)BC段表示的是___________过程，这一过程要___________热，但温度___________。EF段表示的是___________过程，这一过程要___________热，温度___________。
(3)AB段锡所处的状态为___________，CD、DE段锡所处的状态为___________，EF段锡所处的状态为___________。
-
难度：
使用次数：464
入库时间：2009-03-13
小明在“观察水的沸腾”实验中，当温度达到90℃左右，每隔1min记录一次水的温度，直到水沸腾一段时间，得到的温度填在下面的表格里。
时间
(min)
0
1
2
3
4
5
6
7
8
9
10
温度
(℃)
90
92
94
96
?
99
99
99
95
99
99

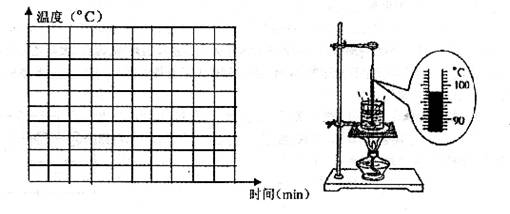

(1)记时4min时，温度计的示数如下右图所示，此时水的温度为___________℃。
(2)请在下图表中画出水沸腾时温度随时间的大致变化图像。
(3)从沸腾的图像中可以看出，水沸腾时的温度是___________℃。
(4)从实验记录的数据中可以发现，第___________分钟的数据记录的是错误的，依据_____________________________________________________________________________。
(5)我们知道标准大气压下水的沸点是100℃，而小明测得水沸腾时的温度不是100℃，原因是_______________________________________________________。
(6)标准大气压下，酒精的熔点是一117℃、沸点是78℃；水银的熔点是一39％、沸点是357℃．你认为要测沸水的温度应选用___________温度计。(选填“酒精”或“水银”)
-
难度：
使用次数：63
入库时间：2009-03-13

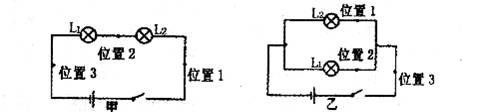

在“研究串、并联电路的电流特点”的实验中，小明一组根据下列的甲、乙两图成功的完成了实验并将四次实验的数据记录在下面表格中。
实验次数
所用灯泡及连接方式
电流表的示数／A
位置1
位置2
位置3
Ll、L2串联
0.20
0.20
0.20
Ll、L2串联
0.26
0.26
0.26
Ll、L2并联
0.4
0.4
0.8
四
Ll、L2并联
0.4
?
?

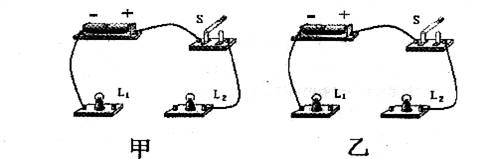

(1)下列是小明两次实验所连的实物图，小明已连了一些，请你用笔画线代替导线帮小明完成电路的连接。

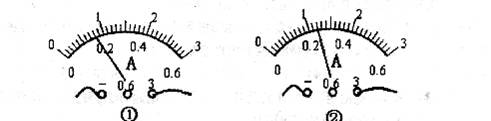

(2)小明做第4次实验，测位置2和位置3的电流时电表的读数分别如下图①②所示，则电流分别为：位置2：________________________，位置3：________________________。
(3)根据实验数据你可以得到怎样的结论：
-
难度：
使用次数：65
入库时间：2009-03-13
在一间小教室里有三盏灯，要求用一个开关同时控制这三盏灯，请你设计出符合实际应用的电路图。(电源、灯泡、和开关的符号就采用书本上学过的符号)
-
难度：
使用次数：78
入库时间：2009-03-13
电冰箱利用制冷剂作为热的“搬运工”，把冰箱冷冻室里的“热”‘搬运”到了冰箱外面。制冷剂是一种很容易汽化的物质。冰箱是利用制冷剂汽化时吸热、液化时放热，在系统内循环流动，达到制冷目的。
电冰箱的电动压缩机使气态制冷剂压缩并把它压人冰箱外面的冷凝管里，在这里蒸气变成液体并放热，放出的热被周习韵空气带走。冷凝器中的液态制冷剂，经过一根很细的毛细管缓慢地进入冰箱内冷冻室的管子里，在这里迅速汽化、吸热，使冰箱内的温度降低。生成的蒸气又被压缩机抽走，压人冷凝器，再液化并把从冰箱内带来的热放出。制冷剂这样循环流动，冰箱冷冻室里就可以保持相当低的温度。
以前，用氟利昂做冰箱的制冷剂，氟利昂如果从冰箱中散逸、泄漏出来，上升到臭氧层会破坏那里的臭氧层。对地球的生态环境构成威胁。臭氧层能大量吸收太阳射来的对生命有害的紫外线，是地球上的生物得以生存和进化的重要条件。因此，技术人员研制出了新型的绿色环保制冷剂。现阶段家用电冰箱主要使用异丁烷等环保陛能好的制冷剂。
请你回答：
(1)打开冰箱门，能看到冒“白气”，这“白气”是________________________形成的。
(2)电冰箱是根据液态制冷剂进人冰箱的____________________后，发生__________________时吸收热量来制冷的。
(3)通过阅读，你认为蒸发器和冷凝器分别在冰箱的内部丕是外部?
