难度：
使用次数：147
入库时间：2013-02-20实验桌上有如下实验器材：电源电压不变的电源一个，阻值已知的定值电阻一个，电阻箱（电路图符号
）一个，已调零的电流表两块、开关一个，导线若干。请选用上述实验器材，设计一个实验证明：“两个电阻R1与R2并联时，如果并联电路两端的电压U及R1的阻值保持不变，则电阻R1与R2消耗的总功率P跟电阻R2的关系为：
（k1k2为常量）”。 -
难度：
使用次数：68
入库时间：2013-02-20
某太阳能热水器中装有质量为40kg的水，在阳光的照射下，该热水器中水的温度从20℃升高到50℃。求这些水吸收的热量。[
4.2×103J/(kg·℃)] -
难度：
使用次数：188
入库时间：2013-02-20
如图19将两个阻值分别为R1＝10Ω与R2＝5Ω的电阻串联起来，接到6V的电源上。求：（1）该电路的等效电阻；（2）该电路中的电流；（3）R2消耗的电功率。
-
难度：
使用次数：197
入库时间：2013-02-20
如图20所示，小灯泡L上标有“6V 3W”字样。闭合开关S，小灯泡正常发光，电流表示数为2A。
求：（1）小灯泡正常发光时的电流 （2）电阻R消耗的功率。
-
难度：
使用次数：137
入库时间：2013-02-20

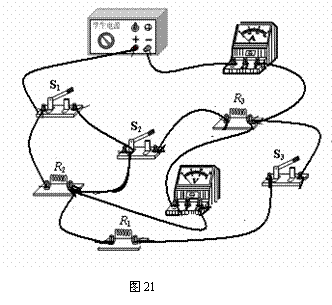

如图21所示，电源两端电压不变。当只闭合开关S3时，电流表的示数为I1，电压表的示数为U1，电阻R1的电功率P1为1.5W；当开关S1S2S3都闭合时，电流表的示数为I2，电压表的示数为U；当只闭合开关S2时，电流表的示数I3为0.8A，电阻R3的电功率为P3，已知：U1：U=3：4 ，R2：R3=2：3。
求：（1）电流I1与I2之比；
（2）电阻R3的电功率P3；
（3）电源电压。
