难度：
使用次数：156
入库时间：2013-02-19一个阻值为100Ω的电热丝接入某电路中，通过它的电流为2A，通电10s它产生的热量为 J。
-
难度：
使用次数：132
入库时间：2013-02-19
在图9所示的电路中，电源电压保持不变，电阻R2=20Ω。当闭合开关S，滑动电阻器R3的滑片在b端时，电压表的示数为3V；滑片移到中点时，电流表的示数为0.4A；滑片移到a端时，电压表的示数为6V。则电源电压U等于 V。
-
难度：
使用次数：137
入库时间：2013-02-19
如图10所示，电源两端电压不变，电阻R1的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于a点时，电压表V1的示数为4V，电压表V2的示数为10V；当滑动变阻器的滑片P位于b点时，电压表V1的示数为8V，电压表V2的示数为11V。则则当滑片在b 点时，电阻R2的消耗的电功率为 W。
-
难度：
使用次数：248
入库时间：2013-02-19

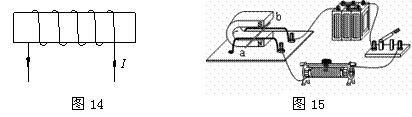

（1）通电螺线管中的电流方向如图14所示，由此可以判断出通电螺线管的右端是 极。（选填“N”或“S”）
（2）在图15所示的实验装置中，闭合开关后，原来处于静止状态的铝杆ab会在水平放置的铜制轨道上运动起来。这一现象说明：____________。
-
难度：
使用次数：70
入库时间：2013-02-19
小英按图16甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 V，电阻R的阻值为 Ω。
