入库时间：2013-02-19根据图14中标出的电源的正、负极，可以判断出通电螺线管的左端是 极。
（填“N”或“S”）
-
难度：
使用次数：185
入库时间：2013-02-19

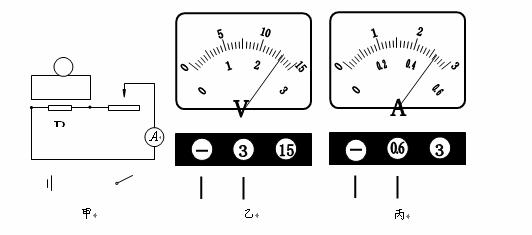

小英按图15甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图15乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。
-
难度：
使用次数：125
入库时间：2013-02-19
图16为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为 极（选填“N”或“S”） ，若在1处放置一个小磁
针，当小磁针静止时，其指向应是图17中的 。
-
难度：
使用次数：164
入库时间：2013-02-19
在测定“小灯泡电功率”的实验中，电源电压为4.5V并保持不变，小灯泡额定电压为2.5V、灯丝电阻约为10Ω。
(1)连接电路时开关应 。
(2)请你用笔画线代替导线，将图18中的实物电路连接完整。
(3)闭合开关前，图18中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图19所示）为 V，若他想测量小灯泡的额定功率，应将图18中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图20所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。
-
难度：
使用次数：181
入库时间：2013-02-19
图21所示为一种温度自动报警器的原理图。在水银温度计里封入一段金属丝。既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）。请你根据上面的介绍，并结合图21分析回答下面的问题。
(1)水银温度计在电路中的作用相当于一个_____________；
(2)若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L2应为_________色。（选填：“红”或“绿”）
（3）若设定报警灯为红色，正常状态指
示灯为绿色，该装置设定为低温报警时，则灯L1应为_______色。（选填：“红”或“绿”）
