难度：
使用次数：134
入库时间：2013-02-11小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为＿＿＿V，电流表的示数为＿＿＿A，电阻R的阻值为＿＿＿Ω．
-
难度：
使用次数：91
入库时间：2013-02-11
定值电阻R1=10Ω，R2=5Ω，串联在电源电压不变的电路中时，通过R1的电流I1=0.2A，则电源电压U=＿＿＿＿＿＿V；若将两电阻并联在同一电路中时，干路中的电流I=＿＿＿＿＿＿A．
-
难度：
使用次数：142
入库时间：2013-02-11
如图所示的电路中电源电压保持不变，闭合开关，当滑片P向左滑动时，电压表的示数＿＿＿（选填“变大”、“变小”或“不变”），灯泡的亮度＿＿＿（选填“变亮”、“变暗”或“不变”）．
-
难度：
使用次数：149
入库时间：2013-02-11

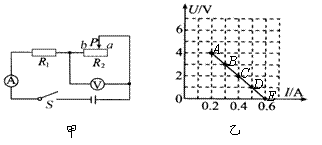

如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为＿＿＿＿Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的＿＿＿＿点（选填“A”、“B”、“C”、“D”或“E”）．
-
难度：
使用次数：359
入库时间：2013-02-11

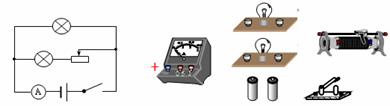

（1）根据实物图，在答题纸上画出它的电路图．
（2）如图所示，电源电压为6V保持不变．现有5Ω、10Ω、40Ω电阻各一个，请你用其中两个在图中虚线框内连成电路，使图中的电流表的示数为0.75A．要求在答题纸上画出电路图，并标明连入电路的电阻阻值．
（3）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来．（画在答题纸上．）
