难度：
使用次数：205
入库时间：2013-02-11如图，电源电压不变，两只电表均完好．开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
A．电压表指针发生偏转，灯泡L1断路
B．电压表指针发生偏转，灯泡L1短路
C．电流表指针发生偏转，灯泡L2短路
D．电流表指针发生偏转，灯泡L2断路
-
难度：
使用次数：93
入库时间：2013-02-11
在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是
A．玻璃芯柱和灯泡L是并联的
B．电压表的示数将逐渐变大
C．通过灯泡的电流要比通过玻璃芯柱的电流大
D．加热过程中，玻璃芯柱的电阻随温度升高而增大
-
难度：
使用次数：524
入库时间：2013-02-11

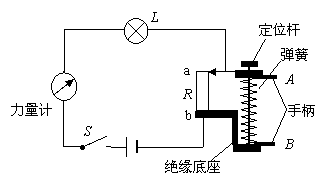

如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关此握力计下列的说法中正确的是
A．握力越大灯泡越暗，力量计的示数越大
B．改装成的力量计的零刻度线就是原电流表的零刻度线
C．握力越大电路总电阻越小，总电流越大
D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短
-
难度：
使用次数：157
入库时间：2013-02-11
在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是
A．电压表示数大于2V，应将滑片P向左滑
B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑
D．电压表示数小于2V，应将滑片P向右滑
-
难度：
使用次数：156
入库时间：2013-02-11
如图所示的电路，闭合开关，小灯泡正常发光．若将小灯泡和电流表的位置互换，则闭合开关后的现象是
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．
小灯泡正常发光，电流表没有示数
