难度：
使用次数：81
入库时间：2013-02-11甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是_______，最小的是___________．
-
难度：
使用次数：425
入库时间：2013-02-11
根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光．
-
难度：
使用次数：145
入库时间：2013-02-11

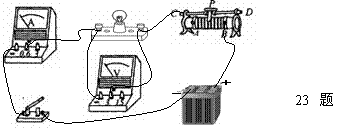

如图所示，某同学做“测定一个小灯泡的电功率”的实验，所用灯泡的额定电压是2.2V。
（1）连接电路时，开关应处于 状态，闭合开关前，变阻器的滑片P应处于 （选填“C”或“D”）端。
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将 ，电流表的示数将 。（填“变大”、“变小”或“不变”）
（3）实际实验的有关记录与计算如下表：
实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
功率/W
0.48
0.24
0.60
从表中可知，该小灯泡的额定功率是 。该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮。你认为，根据他观察的现象和实验数据分析，可得出的结论是 。
（4）他还注意到，实验记录也可以用来计算灯丝的电阻，完成的有关计算如下表：
实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
灯丝电阻/Ω
10.0
9.38
10.4
这位同学有些纳闷：导体的电阻不是与电压、电流无关吗，怎么三次计算的灯丝电阻却不一样呢？请你对此作一种可能性的解释：
-
难度：
使用次数：69
入库时间：2013-02-11
如图所示，电源电压保持不变，电阻R1=30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？
-
难度：
使用次数：85
入库时间：2013-02-11
小明用一个标有“220V 1100W”的电炉烧水。
（1）该电炉的电阻是多大？
（2）若此时他家的电压只有200V，这时电炉的实际功率是多少？烧水用0.5h，消耗多少电能？
（3）若他家电能表上标有“3000R/kW·h”字样，且表盘在10s时间内刚好转10圈，请计算说明小明家是否有别的用电器正在工作？
