难度：
使用次数：236

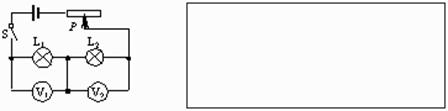

入库时间：2013-02-11为了探究“电流做功多少与电压大小的关系”小明设计了如图所示的电路：
（1）小明将两灯串联的目的是_________________________________________；所用的两灯L1和L2规格是_________(选填“相同”或“不同”）
（2）实验时小明闭合开关，两灯都发光，但灯L1较亮，灯L1两端的电压也较大，由此可得结论：_________________________________
_________________________。（3）小明还想探究电功与
电流的关系，请你帮他设计电路。（电路图画在虚框内）
-
难度：
使用次数：159
入库时间：2013-02-11
在“探究导体的电阻跟哪些因素有关”的实验中：
⑴同学们猜想电阻可能与导体的材料、温度、横截面积有关，根据你掌握的电学知识，你认为电阻还与
有关。⑵现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如右表。选用导线A和B进行实验，可以探究电阻与 是否有关。要想探究电阻与导体的材料是否有关，应该选用 （选上面表格中导线的字母代号）两根导线进行实验。
⑶ 正确选择后，他们将所选电阻丝分别接入M、N两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第二次的示数大于第一次的示数，说明第二次接入电路的电阻丝的电阻值__________ (选填“较大”或“较小”）。
⑷如要只有一根金属丝能否探究电阻与横截面积的关系？如不能，请说明理由；如能，请写出实验方案。___________________________________________________________________________________________________________________________ _____________________________________________________________________。
-
难度：
使用次数：159
入库时间：2013-02-11

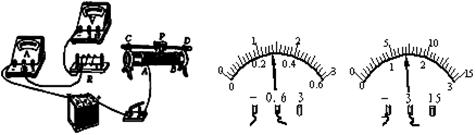

如图是许华同学为“用电压表和电流表测电阻”的实验所连的电路。
⑴电路已有部分连接，请用笔画线代替导线把缺少的两根导线补画出来。
⑵连接电路时，开关应是_________的，电路连接正确后，在闭合开关之前，滑动变阻器的滑片应移到______________(选填“左”或“右”)端，这样做的目的是为了防止电流过大，保护电路；
⑶许华同学合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图所示，则电流表的示数为________A；被测电阻Rx的阻值是______ Ω。
⑷许华和小亮为他俩在全班首先获得测量结果而高兴，准备整理器材结束实验。但小红认为他们的实验没有结束，建议他们____________________ .
-
难度：
使用次数：55
入库时间：2013-02-11

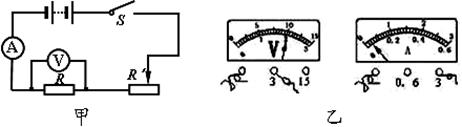

在用如图所示的电路“探究通过导体的电流与导体两端电压的关系”的活动中．
⑴小明按图连接好电路，经检查，电路连接无误后，闭合开关，指针偏转情况如图乙所示。为提高实验精确程度，这个电路仍需要改进的地方是 。
⑵改进后，重新闭合开关，调节滑动变阻器，把测量的数据填入下表，由表中数据可出的结论为___________________________________。
实验次数
1
2
3
4
5
电压U/V
1.0
2.0
3.0
4.0
5.0
电流I/A
0.1
0.2
0.3
0.4
0.5
⑷ 在上述实验中，小明多次移动变阻器滑片的目的是 。
⑸ 小华利用图甲所示的电路来探究“通过导体的电流与导体电阻的关系”，在实验中，他所选的电源电压恒为6V，滑动变阻器的最大电阻为15Ω，当把l0Ω的定值电阻R接入电路闭合开关后，移动滑动变
阻器滑片到某一位置时，读出电压表示数为4V，电流表的示数为___________________A．紧接着小华将10Ω的定值电阻R更换为20Ω的定值电阻，闭合开关后，移动滑动变阻器滑片直至____________________时，读出电流表的示数为0.2A；接着小华又将20Ω的定值电阻R更换为40Ω的定值电阻进行第三次实验，请你计算为了完成实验，此次滑动变阻器接入电路的阻值应为_____________Ω,并由此判断出小华这次能否成功完成实验？答：________。
