难度：
使用次数：198
入库时间：2013-02-11如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动时，灯的亮度______________，电压表的示数________________。
-
难度：
使用次数：116
入库时间：2013-02-11
作图题（每题6分）

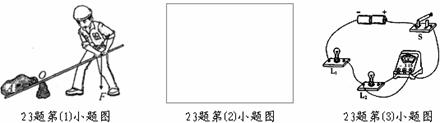

⑴如图，画出人对杠杆作用力F的力臂L和杠杆所受阻力F2的示意图
⑵某种电脑键盘清洁器有
两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。请你在下面的方框中画出符合这种情况的电路图⑶如图所示，是小明连接的一个电路，开关闭合后，发现只有L1发光，L2不发光，电压表没有示数，请你帮助他改动图中的一根导线的一端，使实物电路成为串联电路，电压表测L2两端电压。（要求：在被改动的导线上画“×”，然后画出改动的导线）
-
难度：
使用次数：75
入库时间：2013-02-11
已知某型号的载重车在一段平直的高速公路上匀速行驶时所受的阻力是3.0×103N，行驶10.08k
m，所用时间是8min，求：⑴这8min内汽车牵引力所做的功是多大？
⑵
汽车发动机的功率是多少？ -
难度：
使用次数：220
入库时间：2013-02-11

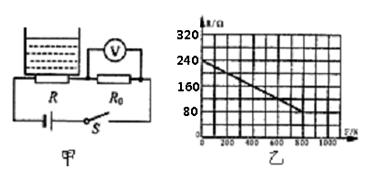

如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R。为定值电阻，R为压敏电阻，其阻值
随所受压力变化的图像如图乙所示．油量表由量程为0～3V的电压表改装而成，压敏电阻R能够承受的最大压力为800N。电源电压保持6V不变，压敏电阻受到最大压力时，电压表的示数达到最大值．(g取10N／kg)求：
⑴则定值电阻R。的阻值为多大?
⑵当压敏电阻R所受压力为400N时，电压表示数是多大？
-
难度：
使用次数：167
入库时间：2013-02-11
某实验小组在“测定滑轮组机械效率”的实验中得到的数据如下表所示，第123次实验装置分别右图中的甲、乙、丙所示
次数
钩码重
G/N
钩码上升
高度h/cm
测力计
拉力F/N
测力计移动
距离S/cm
机械
效率η
1
1.2
10
0.5
30
2
4
10
1.6
30
83.3%
3
4
10
1.1
⑴实验中应该在________________________时，读出弹簧测力计拉力F。
⑵第1次实验中，所做的有用功是_________J，机械效率是_________。第3次实验中，测力计移动的距离S=________cm。
⑶通过实验2和实验3的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________。
⑷比较实验1和实验2可得正确结论：使用同一滑轮组， ，可以提高滑轮组的机械效率。
⑸第一次实验中，钩码上升10cm所用的时间为1.5s，则动力的功率为_________W。
