难度：
使用次数：188
入库时间：2013-02-07如图所示，电源电压等于6V且保持不变，灯L1的电阻等于10Ω，灯
L2的电阻等于20Ω。则闭合开关S，电压表示数为 V，电流表示数为 A；断开开关S，电压表示数为 V。
-
难度：
使用次数：97
入库时间：2013-02-07
轿车仪表盘上有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。则电阻R0在电路中的作用是 ；你认为该电路的不足之处是 （选填一点）。
-
难度：
使用次数：199
入库时间：2013-02-07

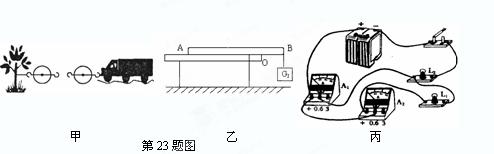

按照题目要求作图：
（1）如图甲所示，要用滑轮组将陷入泥潭的汽车拉出,请在图中画出最省力的绳子绕法。
（2）如图乙，密度均匀的直杆AB，自重为G1，AB的一部分伸出桌外，当B端挂G2物体时，杆刚刚开始翘起，（O为直杆刚翘起时，杆与桌面边缘的接触点)。若G2对绳子产生的拉力为动力，请画出杆AB所受阻力F2和阻力臂l2。
（3）在图乙所示的电路图上只改动一根导线，使两只电流表分别测干路和支路的电流。(要求在改动的导线上画“×”,再画出改动后的导线)
-
难度：
使用次数：107
入库时间：2013-02-07
如图所示，电阻R1 为6Ω，将它与R2串联后接到8 V的电源上，已知R2两端的电压是2 V．请求出：
（1）流过的电流I1；
（2）R2的阻值；
（3）电路的总电阻。
-
难度：
使用次数：122
入库时间：2013-02-07

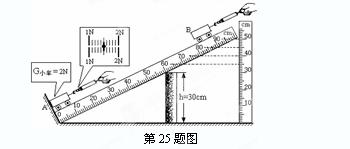

如图，用高为30cm的木块将带有刻度的平木板垫起，构成一个斜面，并使它固定，把小车放在斜面底端A，用弹簧测力计拉着小车从位置A沿斜面匀速上升到B位置，上升过程中弹簧测力计的示数如图所
示.（1）根据题中提供的信息，在下面的实验记录表格中完成相关的内容：
小车的重力G/N
沿斜面的拉力F/N
小车沿斜面上升的距离L/m
小车上升高度h/m
2
0.8
（2）根据以上的实验记录，完成下列计算：①拉力F在这过程中做的有用功；②拉力F在这过程中做的总功；③该次实验斜面的机械效率。
