难度：
使用次数：72
入库时间：2009-03-13如图所示电路中有两个小灯，请在图中○内，分别填入
及
或
的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
-
难度：
使用次数：195
入库时间：2009-03-13

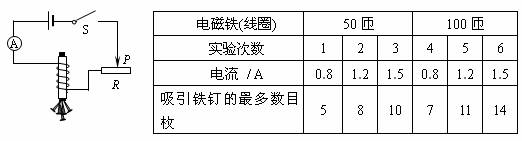

如左图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
⑴、右图是该组同学所做实验的记录表：
①比较实验中的1、2、3（或4、5、6），可得出的结论是： ；
②比较实验中的1和4（或2和5或3和6），可得出的结论是： ；
⑵、在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①你对此猜想是： ；
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法： 。
-
难度：
使用次数：107
入库时间：2009-03-13

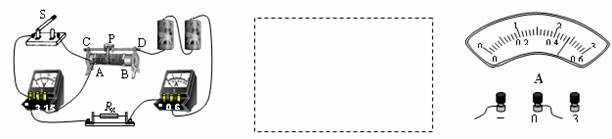

如图所示，是小强同学连接的测电阻Rx的电路。
①电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。
②请在虚线框中根据改正后的电路画出电路图。
③某次正确测量中电压表示数为2.4V，电流表示数如图所示，则被测电阻Rx＝＿＿Ω。
-
难度：
使用次数：103
入库时间：2009-03-13
小红家电能表上标有“220V，10A”字样，她家原有用电器的总功率是1500W，最近新买了一个电热水器，铭牌上，部分数据如下表所示。
试求：⑴电热水器的额定电流是多少A？
⑵ 电热水器正常工作时的电阻是多少欧姆？
⑶将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？
（计算结果保留小数点后两位小数）
-
难度：
使用次数：122
入库时间：2009-03-13
小红为了既省电又方便年迈的奶奶入厕时开灯，利用已学的电学知识对家里厕所的照明电路进行了改装。他将一个“额定电压220V、额定功率40W”的灯泡、一个阻值为1210Ω的定值电阻和一个开关S连成了如图所示的电路。当无人入厕时，开关S断开，灯光较暗，但能起到一定的照明作用，便于入厕时看到开关S的位置；当有人入厕时，闭合开关，灯泡就正常发光。（假定灯泡电阻不随温度变化；计算结果若有小数保留两位小数。）
则：（1）灯泡L的电阻是多少？
（2）开关断开时，通过电阻R的电流是多少？
（3）计算说明无人入厕时和有人入厕时，电路消耗的总功率哪个大？
