入库时间：2013-02-03如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V，由这一现象可以判断电路的故障是（ ）
A．灯Ll短路 B．灯L2短路 C．灯Ll开路 D．灯L2开路
-
难度：
使用次数：140
入库时间：2013-02-03

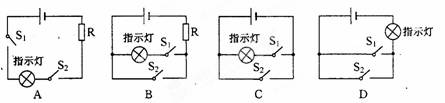

为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1 闭合，若未系安全带，则开关S2 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2 闭合，指示灯熄灭。下列设计最合理的电路图是 （ ）
-
难度：
使用次数：131
入库时间：2013-02-03
如图所示电路中，电源电压保持不变，滑动变阻器的滑片P向下端滑动时，电压表与电流表的示数U与I将（ ）
A．I增大，U减小 B．I减小，U减小
C．I减小，U增大 D．I增大，U增大
-
难度：
使用次数：106
入库时间：2013-02-03
电灯L1 上标有“PZ220v-40w”字样、L2上标有“PZ220v-25w”字样，将L1L2串联后接到家庭电路中，以下判断正确的是（ ）
A. L1比L2亮 B. L2比L1亮 C. 两盏灯一样亮 D. 以上判断均不正确
-
难度：
使用次数：168
入库时间：2013-02-03
在如图所示的电路中，电源电压恒定，灯L1L2分别标有“6V 6W”和“6 V 12W” 字样，当开关S闭合时，灯L1正常发光；当S断开时，两盏灯的总电功率为( )
A. 4W B. 18W C. 9W D. 12W
