难度：
使用次数：102
入库时间：2009-03-13小明在学习了温度计的使用后，利用温度计测量了某天不同时刻的气温，如图甲、乙所示，则甲温度计的示数为 ℃，乙温度计的示数为 ℃。
-
难度：
使用次数：261
入库时间：2009-03-13

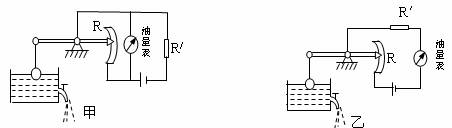

如图甲、乙所示，是自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端。油量表分别是由电压表和电流表改装而成，则由图可知甲图中的油量表是 表，乙图中的油量表是 表；仔细分析电路你可以发现图 中电表的示数变化与油量的变化情况不一致。要使电表示数的变化与液面变化一致，应如何改动？请在原图上标出。
-
难度：
使用次数：433
入库时间：2009-03-13
在探究“电阻中的电流跟两端电压的关系”的实验中
（1）小刚同学做出了以下猜想：
A：电流与电压成正比 B:电流与电压成反比 C：电流与电压无关
你认为合理的猜想是 （填字母），你猜想的依据是 。

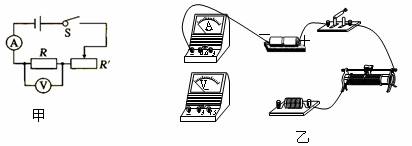

（2）为了检验猜想是否正确，小刚设计了如图甲所示的电路图，其中电源为两节干电池，电阻R为10Ω，变阻器R′ 标有“20Ω 1A”字样。
①请你帮他选量程，电压表应选 量程，电流表应选 量程。
②按电路图将乙图中未连接处补画上。
③下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向 （选填 “左”或“右”）移动的。请你替小刚写出结论，填在下表中
实验次数
1
2
3
电压U/V
1
2
3
电流I/A
0.1
0.2
0.3
结 论
-
难度：
使用次数：174
入库时间：2009-03-13
目前石油、煤炭消耗量的迅速增长，导致能源危机和环境污染。因此，开发和利用新能源，成为全世界最为关注的问题之一。小明家的太阳能热水器内装有100kg、25℃的水，经过一天照射后，温度升高了50℃。则水吸收的热量是多少？若改用效率为40%的锅炉来烧这些水，要使水升高相同的温度需要完全燃烧多少千克煤？[水的比热容是4.2×103J/(kg・℃)，煤的热值是3.0×107J/kg]
-
难度：
使用次数：168
入库时间：2009-03-13
如图所示，标有“6V 3W”字样的小灯泡与最大阻值为30Ω的滑动变阻器串联在电路中。当滑动变阻器连入电路中的电阻为12Ω时灯正常发光。（不考虑灯泡电阻受温度影响，电源电压不变）求：当滑动变阻器连入电路的电阻为18Ω时，
（1）灯泡电阻、电源电压；
（2）滑动变阻器R两端电压；
（3）灯泡的实际功率。
