入库时间：2013-01-30用实验室提供的常器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了如图甲、乙、丙、丁四个电路图。
（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
电压表示数U/V
0.6
0.8
1.0
1.2
1.4
电流表示数I/A
0.18
0.24
0.30
0.36
0.42
请你通过分析表格中的实
验数据，推断小明在实验中所用的电路是 图。（2）另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象；
（A）电流表示数有变化，电压表示数几乎为零
[来源:Zxxk.Com]（B）电流表示数几乎为零，电压表示数基本不变[来源:Zxxk.Com]
（C）电流表烧杯
请你判断：按 图连接的电路出现现象（A）；按 图连接的电路出现现象（B）；按 图连接的电路出现现象（C）。
（3）分析表中数据得到什么结论
-
难度：
使用次数：103
入库时间：2013-01-30

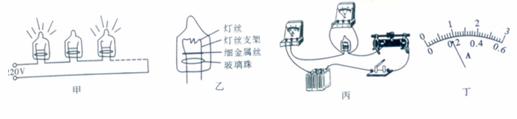

小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲所示，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一
只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：实验次数
1
2
3
4
5
6
电压（V）
0.3
1
2
4
6
7.5
电流（A）
0.06
0.10
0.12
0.20
0
彩灯亮度
不发红
弱光
较亮
亮
很亮
灯丝烧断
请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为 安；
（2）从数据中发现，通过彩灯的电流与电压
不成正比，其原因是 ；（3）有证实灯丝支架与细金属丝之间有绝缘物质的实验现象是 ；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是 。
-
难度：
使用次数：93
入库时间：2013-01-30
如图电路，电源电压不变，（U＞6V）R2=20Ω，滑动变阻器的最大阻值是10Ω
，当开关S断开，滑片P到最右端时，电流表示数为0.2A，当开关S闭合，滑片P滑到最左端时，电流表的示数为0.75A,问R1的阻值和电源电压多大。
-
难度：
使用次数：106
入库时间：2013-01-30

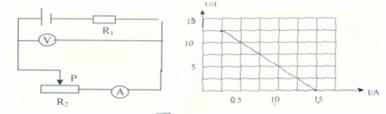

如图甲所示电路
，可变电阻R2的滑片P从左向右滑动过程中电压表与电流表的示数与图乙所示规律。求： （1）电流表的示数为0.5A时，可变电阻R2接入电路的阻值。
（2）
可变电阻接入电路的阻值变化范围。（3）电源电压和电阻R1各是多大？
