入库时间：2013-01-30在图甲电路中，电源电压恒定，闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图乙所示，根据图象可知： （选填“a”或“b”）是电压表V2示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω。
-
难度：
使用次数：197
入库时间：2013-01-30

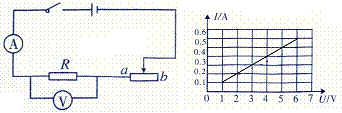

如图所示的电路中，电源电压不变，闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图，则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是 Ω。
-
难度：
使用次数：168
入库时间：2013-01-30
将6Ω和18Ω的两个电阻并联接在一电路中，测得18Ω电阻两端电压为18V，那么6Ω电阻两端的电压是 ，通过18Ω电阻的电流是 ，通过6Ω电阻的电流是 ，并联后的总电阻是 ，若将两个电阻串联后接在同一电源上，此时两电阻上的电流之比为 ，两电阻两端电压之比为 。
-
难度：
使用次数：111
入库时间：2013-01-30
小华家本月用电100kwh，他家电能表本月月初示数如右图所示，则本月底电能表上的示数为□□□□□。“2500r/kw·h”的物理意义是 。
-
难度：
使用次数：199
入库时间：2013-01-30
小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V”字样。
（1）图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值，记录在表格中。①小灯泡正常工作时的电阻为 Ω。
②小亮从数据中发现，灯泡的电阻是变化的
，你认为影响电阻变化的主要因素是 。（3）完成上述实验后，小亮看到滑动变阻器的铭牌模糊不清，于是想测量变阻器的最大阻值Rx。他从实验室找来一个阻值己知为R0的定值电阻替换了灯泡。同时撤去了发生故障的电流表，并利用余下器材（电压未知的电源、量程合适的电压表、滑动变阻器、开关各一个、导线），在不改动电压表位置及其连线的情况下，很快测出了Rx 的大小。
①请你设计电路图：
②简述实验过程中要测量的物理量并用相应字母表示。
（1）
（2）
③Rx= （用己知量和测量量表示）
实验次数
1
2
3
U/V
2.0
2.5
2.8
I/A
0.22
0.25
0.26
R/Ω
