难度：
使用次数：105
入库时间：2013-01-29作图题（共6分）
（1）、如图甲所示
，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图． （2）、请在图乙中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路．
第21题图甲
第21题图乙
-
难度：
使用次数：252
入库时间：2013-01-29
装卸工人用如图所示的装置将重为800N的货物提至高处，人对绳的拉力为500N，货物在1min内匀速上升了5m，在此过程中求：
（1）有用功；
（2）拉力做功的功率；
（3）滑轮组的机械效率．
-
难度：
使用次数：144
入库时间：2013-01-29
在“家电下乡”活动中，小明家买了一只WSJ-60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的0.5 kg的水在额定电压下烧开需时5min，已知外界气压为1标准大气压 〔 c水 = 4.2×103J/（kg·℃）〕．求：
（1）电热壶正常工作时的电阻；
（2）正常工作烧开一满壶水（初温为20℃）所消耗的电能；
（3）水吸收的热量；
（4）电热壶的效率。
-
难度：
使用次数：137
入库时间：2013-01-29

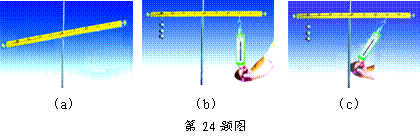

在“探究杠杆的平衡条件”的实验中
（1）如图（a），杠杆在支架上，要使其在水平位置平衡，可将杠杆左端的平衡螺母向____调节．
（2）如图（b），在右边用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，这样做的好处是__________________．若左边钩码离支点20cm，右边挂钩离支点15cm，每个钩码重为0.5N，则此时弹簧测力计示数应为_______N．
（3）如图（c），当杠杆在水平位置平衡时，与图（b）相比，弹簧测力计示数将__________（选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：132
入库时间：2013-01-29
为探究重力势能的大小与什么因素有关，小明利用带有四个铁钉的小方桌、沙箱及质量不同的重物设计并进行了如图所示实验．
（1）实验中通过观察__________________方桌陷入沙中的深浅来判断物体重力势能的大小．
（2）要探究重力势能大小与高度的关系应选择图________1和图______2进行分析比较．
（3）图2和图3探究的问题是高度相同时，重力势能的大小与质量的关系____________________________________．
