难度：
使用次数：104
入库时间：2013-01-28实验桌上有如下实验器材：符合实验要求的电源、定值电阻R0滑动变阻器、已调零的电流表和电压表各一块、开关一个、导线若干。请用上述实验器材设计一个实验，探究滑动变阻器与定值电阻R0串联时滑动变阻器消耗的电功率随其阻值的变化规律。设计电路图，写出实验步骤，设计实验记录表格。
-
难度：
使用次数：156
入库时间：2013-01-28
一个热水袋内装有质量为1kg的水，在水温从100℃降到40℃的过程中，水放出的热量是多少？[水的比热容为4.2×103J/（kg·℃）]
-
难度：
使用次数：79
入库时间：2013-01-28
如图23所示电路中，电源电压U保持不变。开关S1闭合、S2断开，滑动变阻器的滑片P距左端
处，电流表示数为I1=0.5A，电压表示数为U1=6.5V，电阻R2和R3消耗的电功率为P1，电阻R1和R2消耗的电功率为P2，电路消耗的总电功率为P；开关S1S2闭合，保持滑动变阻器的滑片不动，电路消耗的总电功率为
P。已知：P1：P2=5：6。求：（1）电阻R1的阻值；
（2）电源两端的
电压U；（3）通过开关闭合与断开，调节滑动变阻器的滑片P，电路消耗的最大电功率与最小电功率之比。
-
难度：
使用次数：52
入库时间：2013-01-28

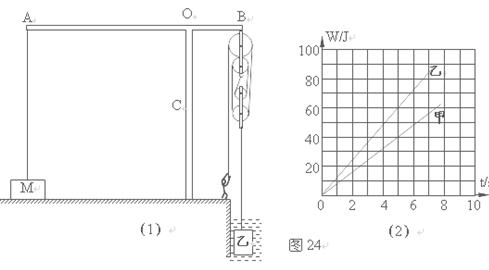

用如图24（1）所示的装置提升重物，水平横梁AB 固定在支架C顶端，OA：
OB=4：1。横梁A端挂一底面积为S=0.1m2
的配重M，横梁B端下挂着由质量相等的四个滑轮组成的滑轮组，用此滑轮组多次提升不同的物体，计算出滑轮组的机械效率，并记入下面的表格。物重G/N
60
80
100
180
机械效率η
0.75
0.80
0.833
0.90
现用滑轮
组分别提升甲、乙两个物体：在水面以上提升密度为ρ甲=0
.75kg/dm3的甲物体时，绳自由端的拉力为F1，F1做的功为W1，配重M对地面的压强变化量为ΔP1；在水面以下提升密度为ρ乙=5.6kg/dm3的乙物体时，绳自由端的拉力为F2，F2做的功为W2，配重M对地面的压强变化量ΔP2。F1F2所做的功随时间变化的关系如图24（2）
所示。已知：甲、乙两物体的体积关系为V甲=4V乙，提升甲、乙两物体时速度相同。（不计绳的质量、杠杆的质量、轮与轴的摩擦、水对物体的阻力。取g =10N/kg）求： （1）配重M对地面的压强变化量的差ΔP2－ΔP1
（2）滑轮组提升浸没在水中的乙物体时的机械效率。（保留百分号前面一位小数）
