难度：
使用次数：178

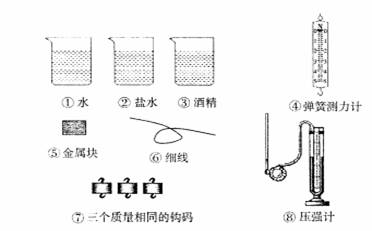

入库时间：2009-03-13在一次物理兴趣小组的活动中，张老师为同学们提供了如图11所示器材：
利用这些器材同学们可探究很多物理规律，请从其中选择你所需要的两组器材(每组都可包括1～8个器材，只填所选器材的编号)，并针对你所选择的器材提出相对应的两个探究课题．
(1)选择器材 ，探究 ．
(2)选择器材 ，探究 ．
-
难度：
使用次数：185
入库时间：2009-03-13

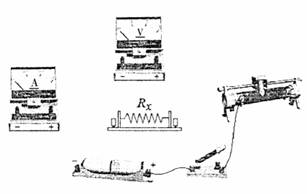

在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图12所示的器材进行实验．实验过程中，由于张楠同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填入记录表格中．
实验次数
1
2
3
4
5
电压U／V
0．5
1．0
1．5
2．0
2．5
电流I／A
(1)请你帮助张楠同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律是 ．
(2)根据测量数据计算该定值电阻的阻值为 Ω(小数点后保留一位数字) ．
(3)根据实验所需电路，用笔画线代替导线完成图中的实物连接．
(4)滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是
．
(5)若电源电压恒定且未知，用电阻箱R代替滑动变阻器，同时撤去电流表，请利用余下器材(不要再添加其它任何器材)设计一个测量RX阻值的实验电路图，并在图的方框中画出．
